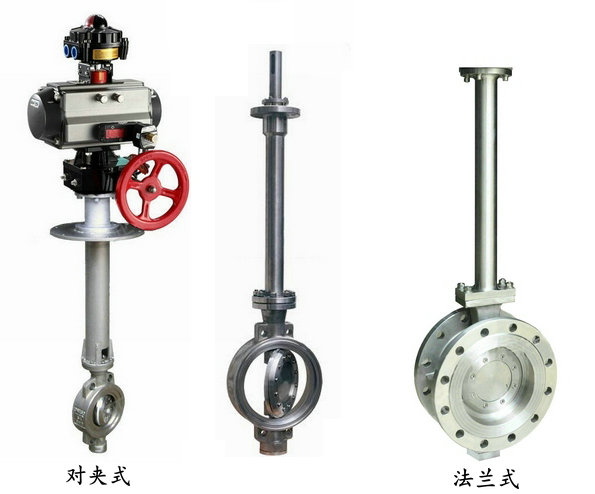

气动低温蝶阀工作原理（图）
Writer： admin Time：2020-05-30 15:27 Browse：℃
气动低温蝶阀工作原理：
气动低温蝶阀启闭件是蝶板，主要适用于介质温度在-40℃～ -196℃等液氮（深冷）介质的低温工况中，为了保证低温蝶阀能在低温下安全可靠地运行。阀门零件在精加工前已进行深冷处理，阀盖采用长颈结构，其目的保护填料函的功能，使填料函处于离低温较远的位置，保证填料的密封效果。气动低温蝶阀使用介质通常为液氦、液氢、液化天然气、液氮、液氧等低温流体。
气动低温蝶阀特点：
气动低温蝶阀承压件的材料能承受介质温度的变化而引起的膨胀、收缩，密封部位的结构在温度变化时不会产生永久的变形。伸长型上阀盖的采用接合阀轴两重密封，保证了密封填料在低温下的长期稳定性，因此被广泛使用于液化天然气与空分行业等深冷流体过程的控制。
气动低温蝶阀参数：
气动低温蝶阀可选附件：
- 阀门型号：气动低温蝶阀
- 通径规格：DN50～DN500
- 结构形式：中线型、三偏心
- 阀体材质：不锈钢
- 公称压力：PN6、PN10、PN16
- 适用温度：-40℃～196℃
- 应用范围：液氦、液氢、液化天然气、液氮、液氧
- 产品特点：可应用于低温介质
气动低温蝶阀参数：
| 公称通径 | DN50～DN500(MM) |
| 公称压力 | PN0.6、1.0、1.6MPa |
| 连接方式 | 对夹式、法兰 |
| 驱动形式 | 气动控制（气源驱动,压缩空气4～7bar） |
| 适用温度 | -40℃～196℃ |
| 阀体材质 | CF8、CF8M、CF3M |
| 密封材质 | PEFE、PPL、304、316 |
| 阀盖型式 | 标准一体式 |
气动低温蝶阀可选附件：
| 驱动方法 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL)
|
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
