DF油用电磁阀
更新时间：2024-04-13 10:04:40
DF油用电磁阀
- 1、产品型号：DF。
- 2、公称通径：DN15～DN150。
- 3、公称压力：0.8MPa。
- 4、适用温度：-10ºC～+75ºC。
- 5、阀体材质：铸铁、黄铜、不锈钢。
- 6、适用介质：水、油、液体。
- 7、结构形式：先导式。
- 8、连接方式：法兰、螺纹。
- 9、驱动方式：电磁动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
DF油用电磁阀广泛用于对水、油、液体体管路的自动启闭，具有启闭迅速，性能稳定，使用方便，可靠性高、寿命长的优点。广泛应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中，完成清水输送管路系统中介质的自动控制。工作原理
常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。当线圈断电时，主阀口关闭，介质截止。

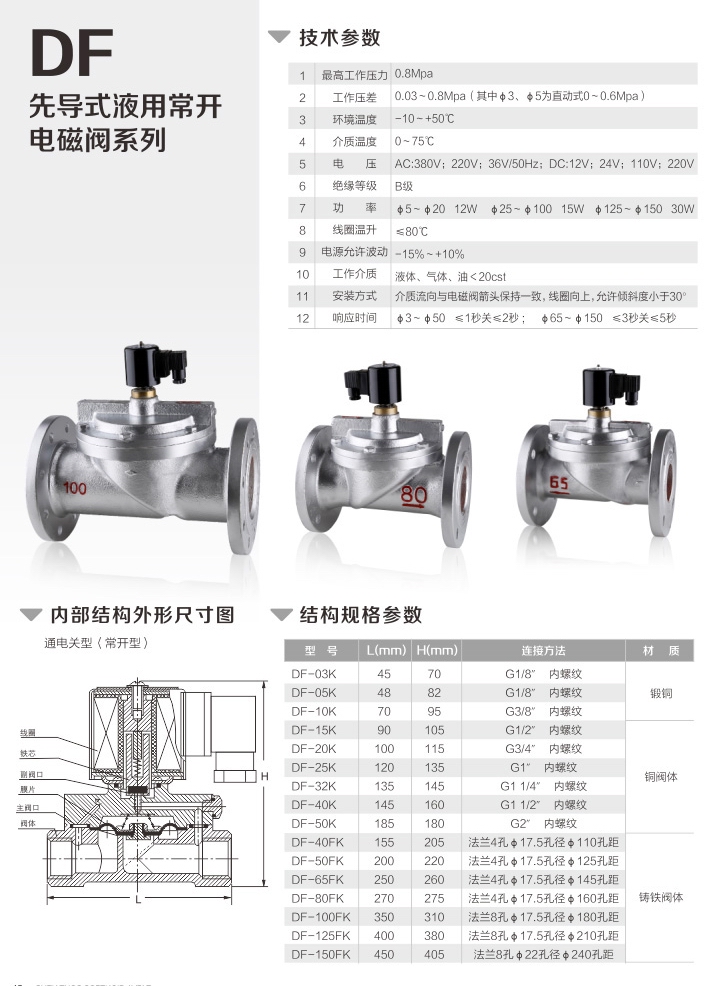

常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。
技术参数
| 最高工作压力 | 0.8MPa |
| 工作压差 | 0.03～0.8MPa |
| 环境温度 | -10～+50℃ |
| 介质温度 | 0～75℃ |
| 电压 |
AC:380V；220V；36V/50Hz DC:12V；24V；110V；220V； |
| 绝缘等级 | B级 |
| 功率 | Ø5～Ø20 12W |
| Ø25～Ø100 15W | |
| Ø125～Ø150 30W | |
| 线圈温升 | ≤80℃ |
| 电源允许波动 | -15%～+10% |
| 工作介质 | 液体、气体、油20CST |
| 响应时间 |
Ø3～Ø50≤1秒 关 ≤2秒 Ø65～Ø150≤3秒 关 ≤5秒 |
| 安装方式 | 介质流向与电磁阀箭头保持一致，线圈向上，允许倾斜度小于30° |
规格参数
| 型号 | L mm | H mm | 连接方式 |
| DF-3 | 45 | 70 | G 1/8 内螺纹 |
| DF-5 | 48 | 82 | G 1/8 内螺纹 |
| DF-10 | 70 | 95 | G 3/8 内螺纹 |
| DF-15 | 83 | 92 | G 1/2 内螺纹 |
| DF-20 | 85 | 98 | G 3/4 内螺纹 |
| DF-25 | 102 | 120 | G 1 内螺纹 |
| DF-15 | 90 | 105 | G 1/2 内螺纹 |
| DF-20 | 100 | 115 | G 3/4 内螺纹 |
| DF-25 | 120 | 135 | G 1 内螺纹 |
| DF-32 | 135 | 145 | G 1 1/4 内螺纹 |
| DF-40 | 145 | 160 | G 1 1/2 内螺纹 |
| DF-50 | 190 | 180 | G 2 内螺纹 |
| DF-40F | 155 | 205 | 法兰4孔φ17.5孔径φ110孔距 |
| DF-50F | 200 | 220 | 法兰4孔φ17.5孔径φ125孔距 |
| DF-65F | 235 | 260 | 法兰4孔φ17.5孔径φ145孔距 |
| DF-80F | 270 | 275 | 法兰4孔φ17.5孔径φ160孔距 |
| DF-100F | 350 | 310 | 法兰8孔φ17.5孔径φ180孔距 |
| DF-125F | 450 | 405 | 法兰8孔φ17.5孔径φ210孔距 |
| DF-150F | 450 | 405 | 法兰8孔φ22孔径φ24孔距 |
外形结构图
