ZCL不锈钢通用电磁阀
更新时间：2024-04-13 10:04:48

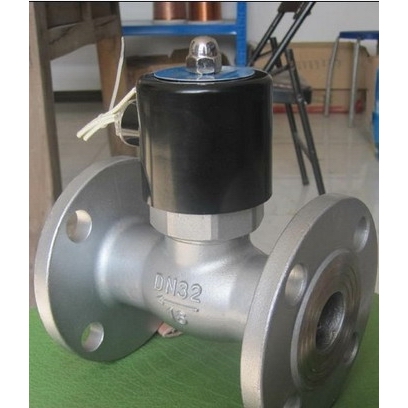

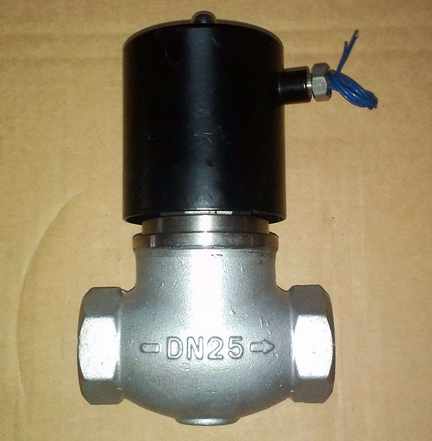

ZCL不锈钢通用电磁阀
- 1、产品型号：ZCL。
- 2、公称通径：DN15～DN50。
- 3、工作压力：1.0MPa～1.6MPa。
- 4、适用温度：-15ºC～+150ºC。
- 5、阀体材质：黄铜、不锈钢。
- 6、适用介质：水、油、蒸汽、气。
- 7、结构形式：活塞式、直动式、先导式、分布直动式。
- 8、连接方式：法兰、螺纹。
- 9、驱动方式：电磁动。
- 10、制造标准：国标GB、德国DIN、美国API、ANSI。
产品说明
ZCL不锈钢通用电磁阀适用于无压差或低压力系统,如压力低于1.6MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。重新设计,采用球面过度,小阻力提高流通能力
1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构
2.零压力亦能打开主阀，低压差流量大，适用范围广
3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性
5.采用精铸铜体,外观精巧美观
结构特点
①集直动式开阀和先异式开阀两位一体的反冲式特殊结构；②无压力亦能打开主阀，低压差流量大，适用范围广；
③采用聚四氟乙烯密封，耐温性能好；
④零压差能可靠动作；电磁分步直接活塞式操作结构
⑤型式：常闭式。
技术参数
| 参数/型号 | ZCL-1 | ZCL-2 | ZCL-1Y | ZCL-2Y | ||||
| 工作压力(Mpa) | 0～0.8 | |||||||
| 介质种类 | 空气 | 蒸汽 | 水油 | 热水 | ||||
| 介质温度(℃) | ≤60 | ≤180 | ≤60 | ≤180 | ||||
| 电源电压 | AC220V、DC24V其余规格可特殊订货 | |||||||
| 流量系数(Kv) | 按JB/T7352-94 | |||||||
| 功率(W) | ≤50 | |||||||
| 环境温度(℃) | -40～+60 | |||||||
| 公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | ||

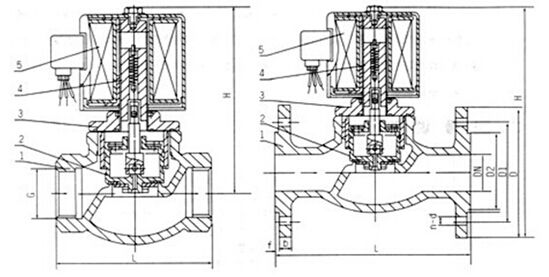

外形结构图
主要外形尺寸
|
通径 DN |
内螺纹 | 内螺纹连接 | 法兰连接 | ||
| 外形尺寸 | 外形尺寸 | ||||
| G | L | H | L | H | |
| 15 | 1/2 | 89 | 168 | 101 | 185 |
| 20 | 3/4 | 101 | 195 | 105 | 210 |
| 25 | 1 | 101 | 195 | 107 | 219 |
| 32 | 11/4 | 112 | 206 | 122 | 240 |
| 40 | 11/2 | 127 | 225 | 146 | 248 |
| 50 | 2 | 127 | 225 | 150 | 225 |
