DF液用电磁阀

更新时间:2022-08-19 01:08:15

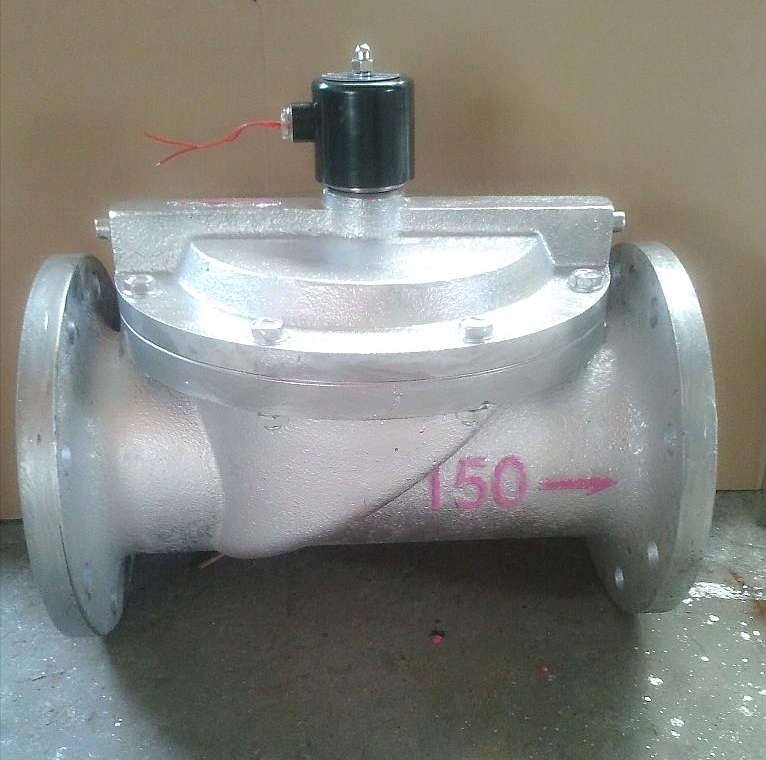

DF液用电磁阀

  • 产品型号:DF
  • 公称通径:DN15~DN150
  • 公称压力:0.8MPa
  • 适用温度:-10ºC~+75ºC
  • 阀体材质:铸铁、黄铜、不锈钢
  • 适用介质:水、油、液体
  • 结构形式:先导式
  • 连接方式:法兰、螺纹
  • 驱动方式:电磁动
  • 制造标准:国标GB、德国DIN、美国API、ANSI

产品说明

DF液用电磁阀广泛用于对液体管路的自动启闭,具有启闭迅速,性能稳定,使用方便,可靠性高、寿命长的优点。广泛应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中,完成清水输送管路系统中介质的自动控制。

工作原理

常闭:当线圈通电时,电磁铁芯吸合,卸压孔打开,主活塞由介质压力推动,打开主阀口,介质流通。
    当线圈断电时,主阀口关闭,介质截止。
常开:当线圈通电时,电磁铁芯吸合,卸压孔关闭,主活塞由介质压力推动,关闭主阀口,介质截止。当线圈断电时,主阀口打开,介质流通。

技术参数

最高工作压力 0.8MPa
工作压差 0.03~0.8MPa
环境温度 -10~+50℃
介质温度 0~75℃
电压 AC:380V;220V;36V/50Hz
DC:12V;24V;110V;220V;
绝缘等级 B级
功率   Ø5~Ø20 12W
Ø25~Ø100 15W
Ø125~Ø150 30W
线圈温升 ≤80℃
电源允许波动 -15%~+10%
工作介质 液体、气体、油20CST
响应时间 Ø3~Ø50≤1秒 关 ≤2秒
Ø65~Ø150≤3秒 关 ≤5秒
安装方式  介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30°

规格参数

型号 L mm H mm 连接方式
DF-3 45 70 G 1/8 内螺纹
DF-5 48 82 G 1/8 内螺纹
DF-10 70 95 G 3/8 内螺纹
DF-15 83 92 G 1/2 内螺纹
DF-20 85 98 G 3/4 内螺纹
DF-25 102 120 G 1 内螺纹
DF-15 90 105 G 1/2 内螺纹
DF-20 100 115 G 3/4 内螺纹
DF-25 120 135 G 1 内螺纹
DF-32 135 145 G 1 1/4 内螺纹
DF-40 145 160 G 1 1/2 内螺纹
DF-50 190 180 G 2 内螺纹
DF-40F 155 205 法兰4孔φ17.5孔径φ110孔距
DF-50F 200 220 法兰4孔φ17.5孔径φ125孔距
DF-65F 235 260 法兰4孔φ17.5孔径φ145孔距
DF-80F 270 275 法兰4孔φ17.5孔径φ160孔距
DF-100F 350 310 法兰8孔φ17.5孔径φ180孔距
DF-125F 450 405 法兰8孔φ17.5孔径φ210孔距
DF-150F 450 405 法兰8孔φ22孔径φ24孔距

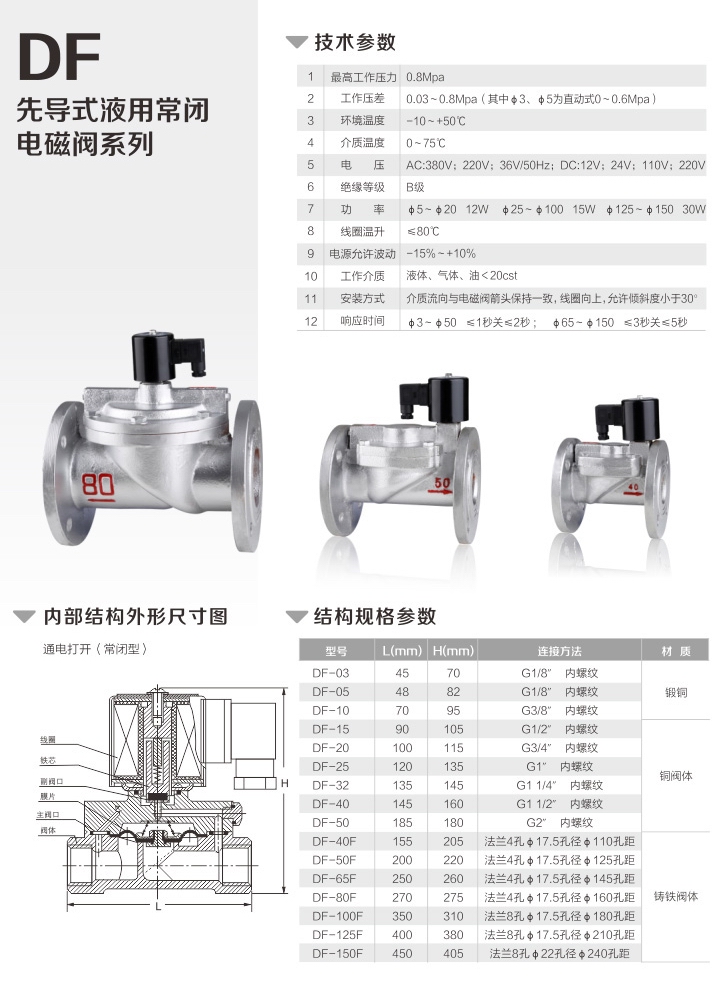

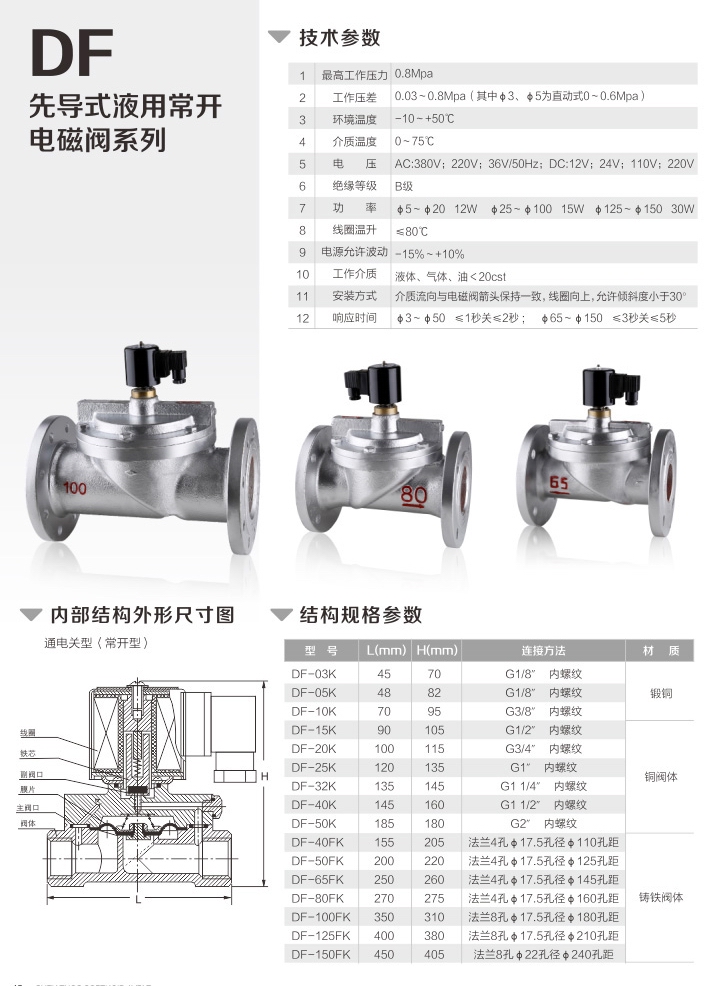

外形结构图
