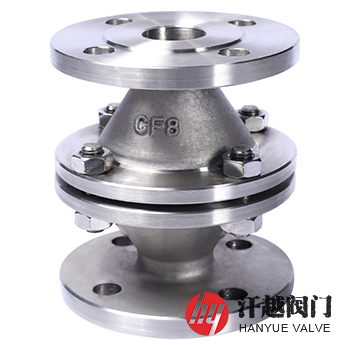

石油气体管道阻火器产品概述
石油气体管道阻火器是一种由壳体和阻火层两部分组成，适用于安装在石油气体管道上的干式阻火器。其阻火层由一条波纹薄带与一条薄平板带材叠合卷制成圆盘状，从而形成许多有利于阻止火焰通过的小三角形的通道或孔隙，而且在芯件内部有一个十字结构的支架(或在表面压上Y型架)借以增强它的牢固性，避免芯件被点燃的介质所产生的爆炸压力冲散，而石油气体则从三角形流道中流过，本产品也正是通过该阻火芯件来阻止火焰在管道中蔓延。
石油气体管道阻火器适用于储存闪点低于28℃的甲类油品和闪点低于28℃的乙类油品，也适用储存物料以氮气封顶的拱顶罐上，本产品通常与呼吸阀、呼吸人孔配套使用，亦可单独使用。
石油气体管道阻火器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 上 外 壳 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 下 外 壳 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阻 火 层 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 双头螺栓 | 35CrMo | 304 | 304 | 316 | 316 |
6 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
石油气体管道阻火器性能参数
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 13347-2010 石油气体管道阻火器 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | GB/T 13347-2010 石油气体管道阻火器 | ||||
工作温度 | -20℃ ~ 150℃ | ||||
石油气体管道阻火器外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | ||||||
DL | L | D | K | R | C-f | n-d | ||
6-25 | 20 | 195 | 200 | 105 | 75 | 58 | 18-2 | 4-ø14 |
25 | 195 | 200 | 115 | 85 | 68 | 18-2 | 4-ø14 | |
40 | 245 | 240 | 150 | 110 | 88 | 18-2 | 4-ø18 | |
50 | 245 | 240 | 165 | 125 | 102 | 18-2 | 4-ø18 | |
80 | 280 | 270 | 200 | 160 | 138 | 20-2 | 8-ø18 | |
100 | 335 | 280 | 220 | 180 | 158 | 20-2 | 8-ø18 | |
150 | 460 | 360 | 285 | 240 | 212 | 22-2 | 8-ø22 | |
200 | 520 | 420 | 340 | 295 | 268 | 24-2 | 12-ø22 | |
250 | 580 | 430 | 405 | 355 | 320 | 26-2 | 12-ø26 | |
300 | 705 | 450 | 460 | 410 | 378 | 28-2 | 12-ø26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。如需其他尺寸，请来电咨询！ | ||||||||

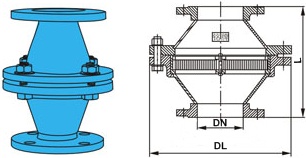

石油气体管道阻火器结构图
如果你需已订购我厂管道阻火器产品，为了确保阻火器的性能达到使用目的，在安装前，烦请务必认真阅读我厂提供的说明书，并仔细核对标牌与所装管线要求是否一致。
