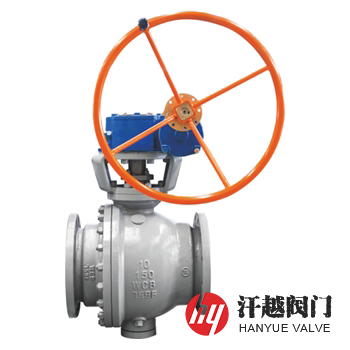

美标固定球阀产品概述
Q347F、Q347H、Q347Y美标固定球阀产品的设计和制造符合《API 6D-2014管线和管道阀门规范》、《API 608-2008法兰、螺纹和焊连接的金属球阀》、《ASME B16.34-2013法兰、螺纹和焊接端连接的阀门》要求，其结构长度可采用《API 6D-2014管线和管道阀门规范》、《ASME B16.10-2017阀门结构长度》等，连接端按照ASME B16.5、ASME B16.47、ANSI B16.5、ASME B16.25等尺寸，检验和试验遵循《API 6D-2014管线和管道阀门规范》、《API 598-2016阀门的检查和试验》标准。
Q347F、Q347H、Q347Y美标固定球阀主要是依靠带固定轴球体绕球体中心线作90°旋转来达到开启、关闭的目的，其通过阀杆顺时针带动球体旋转，当球体孔与管道平行时，阀门开，反之垂直则关闭，其密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧，当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。本产品适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。
美标固定球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 连 接 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 球 体 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金 | ||||
5 | 阀 杆 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 固 定 轴 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
7 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
8 | 填料压盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
9 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
10 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美标固定球阀技术规范
公称压力 | Class150 | Class300 | Class600 | Class900 | Class1500 |
壳体试验压力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa | 39.0MPa |
液体高压密封试验压力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa | 28.6MPa |
气体低压密封试验压力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
设计制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
结构长度 | API 6D-2014、ASME B16.10-2017 | ||||
连接法兰 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
检验试验 | API 6D-2014、API 598-2016 | ||||
美标固定球阀外型尺寸
公称压力 Class | 公称尺寸 NPS | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
150 | ½ | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
¾ | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ¼ | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ½ | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ½ | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
以上为ASME B16.5标准Class150法兰连接固定球球阀尺寸。如需其他尺寸，请来电咨询！ | |||||||
美标固定球阀结构图
如果你需订购我厂法兰球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、介质温度，操作方式等，本产品操作方式可选用蜗轮传动、电动、气动、液动等，如有其他技术要求，咨询价格时烦请注明。
