美标球阀产品概述

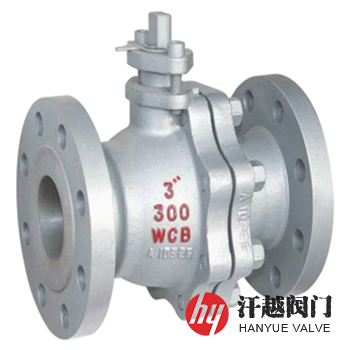

Q41F、Q41H、Q41Y美标球阀属于浮动球球阀，其设计制造标准是按《API 6D-2014管线和管道阀门规范》、《API 608-2008法兰、螺纹和焊连接的金属球阀》、《ASME B16.34-2013法兰、螺纹和焊接端连接的阀门》要求，连接法兰尺寸采用ASME B16.5、ASME B16.47、ANSI B16.5等。该阀按照密封材质的不同，其有软密封和硬密封两种，软密封一般采用聚醚醚酮(PEEK)、对位聚苯(PPL)、聚四氟乙烯(PTFE)及尼龙等作为密封圈材料，硬密封则使用合金钢或不锈钢堆焊硬质合金等，阀体材质可选用碳钢、合金钢、不锈钢及其他特种材料。
Q41F、Q41H、Q41Y美标球阀在管路中主要用来做切断、分配和改变介质的流动方向，其主要用一个带有圆形通道的球体作启闭件，该启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。本产品适应范围广，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用，适用介质：水、气、油品、天然气和蒸汽等。
美标球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 连 接 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金 | ||||
4 | 球 体 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
5 | 阀 杆 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填料压盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
7 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美标球阀技术规范
公称压力 | Class150 | Class300 | Class600 | Class900 | Class1500 |
壳体试验压力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa | 39.0MPa |
液体高压密封试验压力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa | 28.6MPa |
气体低压密封试验压力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
设计制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
结构长度 | API 6D-2014、ASME B16.10-2017 | ||||
连接法兰 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
检验试验 | API 6D-2014、API 598-2016 | ||||
美标球阀外型尺寸
公称压力 Class | 公称尺寸 NPS | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
150 | ½ | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
¾ | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ¼ | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ½ | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ½ | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
以上为ASME B16.5标准Class150法兰连接浮动球球阀尺寸。如需其他尺寸，请来电咨询！ | |||||||
美标球阀结构图
如果你需订购我厂法兰球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、压力等级、阀体材质、内件材质、介质温度，本产品密封圈材料可根据介质温度的不同需求有软密封和硬密封等可供选择。
