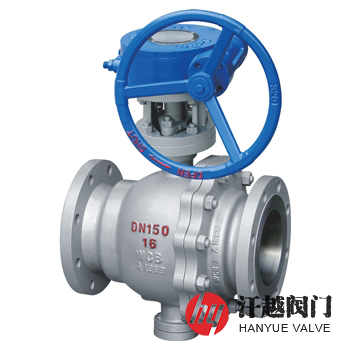

硬密封固定球阀产品概述
Q347H、Q347Y硬密封固定球阀球体与阀座表面是经过硬化工艺处理的，其根据不同工况，可热喷涂镍基合金(硬度大于HRC60)、超音速火焰喷涂钨钴合金(硬度大于HRC70)及其他硬质合金材料等，特适用于较高温度、含各种粉尘及固体颗粒介质的苛刻工况。本产品采用弹簧预载的带补偿性可动金属阀座结构，密封可靠。
Q347H、Q347Y硬密封固定球阀有二片式和三段式两种结构型式，其球体是固定的，带有固定轴，受压后不产生移动，该阀阀体和连接体用螺栓螺母连接，阀体是铸造或锻造成型的，公称压力PN6-PN420，公称尺寸DN15-DN1200，上下阀杆均设有轴承，减少磨擦，操作省力，小轴底部设有调整片，保证球体与密封圈的接处位置。
硬密封固定球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 连 接 体 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 球 体 | 2Cr13+氮化 | 304+HF | 304L+HF | 316+HF | 316L+HF |
4 | 阀 座 | 2Cr13+氮化 | 304+HF | 304L+HF | 316+HF | 316L+HF |
5 | 填料压板 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
7 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
8 | 固 定 轴 | 2Cr13 | 304 | 304L | 316 | 316L |
9 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
11 | 驱动装置 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
硬密封固定球阀技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
结构长度 | GB/T 12221、API 6D、ASME B16.10 | ||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
硬密封固定球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
1.6 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
700 | 1245 | 910 | 840 | 795 | 42-2 | 24-36 | |
2.5 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 216 | 165 | 125 | 102 | 20-2 | 4-18 | |
65 | 241 | 185 | 145 | 122 | 22-2 | 8-18 | |
80 | 283 | 200 | 160 | 138 | 24-2 | 8-18 | |
100 | 305 | 235 | 190 | 162 | 24-2 | 8-22 | |
125 | 381 | 270 | 220 | 188 | 26-2 | 8-26 | |
150 | 403 | 300 | 250 | 218 | 28-2 | 8-26 | |
200 | 502 | 360 | 310 | 278 | 30-2 | 12-26 | |
250 | 568 | 425 | 370 | 335 | 32-2 | 12-30 | |
300 | 648 | 485 | 430 | 395 | 34-2 | 16-30 | |
350 | 762 | 555 | 490 | 450 | 38-2 | 16-33 | |
400 | 838 | 620 | 550 | 505 | 40-2 | 16-36 | |
450 | 914 | 670 | 600 | 555 | 46-2 | 20-36 | |
500 | 991 | 730 | 660 | 615 | 48-2 | 20-36 | |
600 | 1143 | 845 | 770 | 720 | 58-2 | 20-39 | |
700 | 1346 | 960 | 875 | 820 | 50-2 | 24-42 | |
以上为HG/T 20592-2009标准整体钢制管法兰连接固定球阀尺寸参数。如需其他尺寸，请来电咨询！ | |||||||
硬密封固定球阀结构图
如果你需订购我厂法兰球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、介质温度，操作方式，是否含附件等，本产品球体有氮化球和喷焊球两种，咨询价格时烦请注明。
