硬密封球阀产品概述
Q41H、Q41W硬密封球阀主要由左右阀体、球体、阀座、阀杆、支架和驱动装置等组成，其左右阀体通过螺栓螺母连接形成一腔体，带有通孔的球体位于腔体内，球体的上端与阀杆相连，球体的两侧分别设置有阀座，支架通过螺钉与阀体固定连接，而驱动装置通过支架与阀杆轴连接，该阀的阀座为金属材料，在阀座和阀体之间依次设置有密封垫、压环和蝶形弹簧，密封垫的材料为V型结构的石墨填料。
Q41H、Q41W硬密封球阀在阀座与球体之间采用的是金属对金属的密封形式，大大地增强了密封性能，另外，通过对阀座和阀球的表面进行喷涂硬质合金或者硬化材料，使之具有密封所必需的精度和硬度，且特制的具有弹性的阀座和蝶形弹簧有非常低的操作扭矩。本产品可应用于石油、化工、煤化工、多晶硅等行业的压力管道中，以切断介质的流动。
硬密封球阀部件材料
序号 | 部件名称 | 材料名称 | |||||
1 | 左 阀 体 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
2 | 右 阀 体 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
3 | 阀 座 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
4 | 球 体 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
5 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | |||||
6 | 填料压盖 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
7 | 阀 杆 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
8 | 螺 栓 | 35CrMoA | 25Cr2MoVA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
硬密封球阀技术规范
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液体高压密封试验压力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||||
结构长度 | GB/T 12221、API 6D、ASME B16.10 | |||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
检验试验 | JB/T 9092、GB/T 26480、API 6D、API 598 | |||||
硬密封球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。 | |||||||

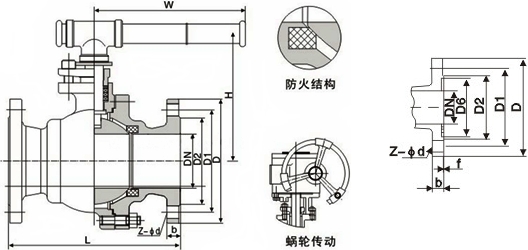

硬密封球阀结构图
如果你需订购我厂法兰球阀产品，咨询时烦请提供公称通径、公称压力、阀体材质、内件材料、介质使用温度，法兰密封面形式等，本产品根据不同工况需求球体和阀座可喷涂或堆焊碳化钨钴、碳化钨钴铬、镍基合金、碳化铬、陶瓷等。
