电动调节球阀工作原理(图)

Writer: admin Time:1970-01-01 08:00 Browse:

今天我们来讲解关于电动调节球阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

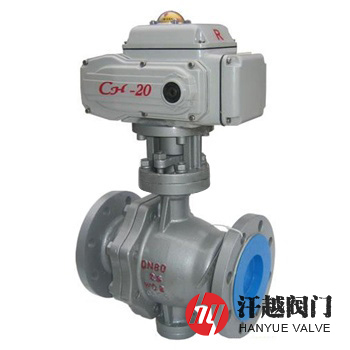

电动调节球阀

电动调节球阀产品概述

  电动调节球阀主要由浮动球或固定球球阀和调节型电动执行机构及控制附件组成,其电装接通电源并输入直流4mA~20mA模拟量电信号就可调节球阀开度,改变介质流通的截面积,实现阀门的调节。该阀是工业自动化过程控制系统中的一种重要管道压力元件,它的启闭件由阀杆带动,并绕阀杆的轴线作旋转运动,阀座通道口的变化是与球体角行程成正比例关系。本产品通常用于管道介质的远程流量调节与控制。

  电动调节球阀选用的驱动装置可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,其根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现球阀开度的精确定位,同时输出4~20mADC的位置反馈信号。本产品与相同规格的闸阀、截止阀相比较,具有启闭迅速、体积小、重量轻、密封性能好,流体阻力小等特点,特适合介质是粘稠、含颗粒、纤维的场合。

电动调节球阀部件材料

序号

部件名称

材料名称

1

阀        体

WCB

CF8

CF3

CF8M

CF3M

2

连  接  体

WCB

CF8

CF3

CF8M

CF3M

3

球        体

2Cr13+氮化

304+HF

304L+HF

316+HF

316L+HF

4

阀        座

2Cr13+氮化

304+HF

304L+HF

316+HF

316L+HF

5

填料压盖

WCB

CF8

CF3

CF8M

CF3M

6

填        料

柔性石墨环、V形聚四氟乙烯、碳纤维编织

7

阀        杆

2Cr13

304

304L

316

316L

8

固  定  轴

2Cr13

304

304L

316

316L

9

螺        栓

35CrMoA

06Cr19Ni10

06Cr19Ni10

06Cr17Ni12Mo2

06Cr17Ni12Mo2

10

螺        母

30CrMoA

06Cr19Ni10

06Cr19Ni10

06Cr17Ni12Mo2

06Cr17Ni12Mo2

11

电动装置

组合件

组合件

组合件

组合件

组合件

电动调节球阀技术规范

公称压力PN(MPa)

1.6

2.5

4.0

2.0

5.0

壳体试验压力(MPa)

2.4

3.75

6.0

3.0

7.5

液体高压密封试验压力(MPa)

1.76

2.75

4.4

2.2

5.5

气体低压密封试验压力(MPa)

0.6

0.6

0.6

0.6

0.6

设计制造

GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34

结构长度

GB/T 12221、API 6D、ASME B16.10

法兰尺寸

JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等

检验试验

JB/T 9092、GB/T 26480、API 6D、API 598

控制方式

智能调节(4~20mA模拟量信号控制)

电源电压

220VAC或380V

电动调节球阀外型尺寸

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

Z-ød

1.6

25

165

115

85

68

18-2

4-14

32

180

140

100

78

18-2

4-18

40

190

150

110

88

18-2

4-18

50

216

165

125

102

18-2

4-18

65

241

185

145

122

18-2

8-18

80

283

200

160

138

20-2

8-18

100

305

220

180

158

20-2

8-18

125

356

250

210

188

22-2

8-18

150

394

285

240

212

22-2

8-22

200

457

340

295

268

24-2

12-22

250

533

405

355

320

26-2

12-26

300

610

460

410

378

28-2

12-26

350

686

520

470

428

30-2

16-26

400

762

580

525

490

32-2

16-30

450

864

640

585

550

40-2

20-30

500

914

715

650

610

44-2

20-33

600

1067

840

770

725

54-2

20-36

700

1245

910

840

795

42-2

24-36

以上为HG/T 20592-2009标准PN16整体钢制管法兰连接固定球阀尺寸参数。如需其他尺寸,请来电咨询!

电动调节球阀结构图

电动调节球阀结构图

如果你需订购我厂电动球阀产品,咨询时烦请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、内件材质、介质温度,电动执行器类型,是否含附件等,本产品电动执行器有普通开关型和整体调节型等,如有其他技术要求,咨询价格时烦请注明。
