Q41H球阀 - Q41Y球阀工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于Q41H球阀 - Q41Y球阀的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

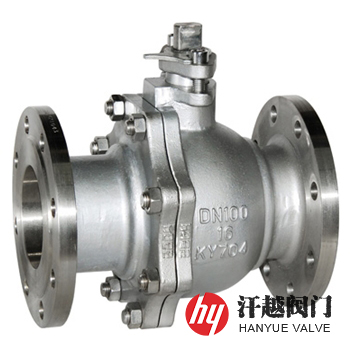

Q41H球阀_Q41Y球阀产品概述

　　Q41H、Q41Y球阀是一种端部连接形式为法兰，密封副材料配对为金属对金属的浮动球球阀，其球体和阀座表面都经过硬化处理，包括超音速火焰喷涂、镍基合金热喷涂以及激光熔覆等多种硬化技术，硬度一般可达到HRC55~64，甚至能达到HRC74以上，材料的结合强度超过10000PSI。该阀针对用户不同工况和使用要求，超音速火焰喷涂常用材料有碳化钨钴、碳化钨钴铬、镍基合金、碳化铬、陶瓷等，其中碳化钨钴及碳化钨钴铬的使用温度一般不超过540℃，要适用于更高的温度，通常可以采用碳化铬及陶瓷等，而镍基合金热喷涂是目前在金属硬密封球阀上成功应用的一种密封面硬化方法，镍基合金具有优良的耐磨、耐腐蚀、耐高温以及耐冲击等性能，根据我们的实践，它特适用于灰水、黑水、煤浆、煤渣等多种工况介质。

Q41H球阀_Q41Y球阀部件材料

序号	部件名称	材料名称
1	左阀体	WCB	WC6	CF8	CF3	CF8M	CF3M
2	右阀体	WCB	WC6	CF8	CF3	CF8M	CF3M
3	阀座	2Cr13	25Cr2Mo1VA	304	304L	316	316L
4	球体	2Cr13	25Cr2Mo1VA	304	304L	316	316L
5	填料	柔性石墨环、V形聚四氟乙烯、碳纤维编织
6	填料压盖	WCB	WC6	CF8	CF3	CF8M	CF3M
7	阀杆	2Cr13	25Cr2Mo1VA	304	304L	316	316L
8	螺栓	35CrMoA	25Cr2MoVA	304	304	316	316
9	螺母	30CrMoA	35CrMoA	304	304	316	316

Q41H球阀_Q41Y球阀技术规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	6.4	10.0
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	9.6	15.0
液体高压密封试验压力(MPa)	1.1	1.76	2.75	4.4	7.04	11.0
气体低压密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
结构长度	GB/T 12221、API 6D、ASME B16.10
法兰尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	JB/T 9092、GB/T 26480、API 6D、API 598

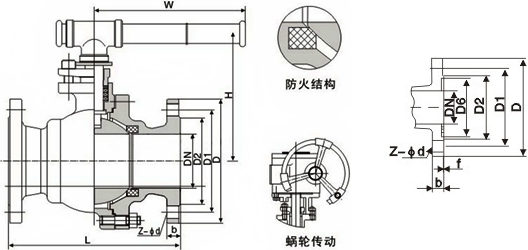

Q41H球阀_Q41Y球阀外型尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	b-f	Z-ød
1.6	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。
