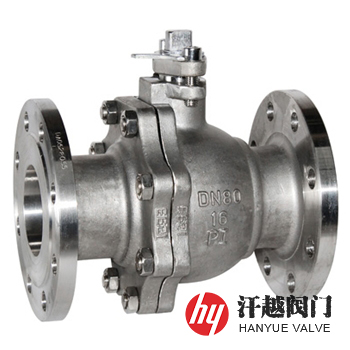

Q41F球阀产品概述
Q41F球阀是一种阀座与球体之间采用的是非金属对金属的密封形式的法兰球阀，其密封圈材料可根据不同的工况条件采用RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON等，它适用于温度在-196℃～250℃之间，公称压力PN6～PN420、公称尺寸DN15～DN300，介质为水、气体、油品、天然气及其他腐蚀性介质的管线输送系统。本产品驱动方式有手柄、蜗轮、气动、电动、液动等。
Q41F球阀阀体材质可选用碳钢、不锈钢、双相不锈钢及其他耐蚀合金钢等，其密封形式采用软密封，确保了阀的密封性能，它具有磨擦系数低，操作力矩小，多种阀座材料可供选择，适应范围广等特点。该阀采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致。本产品为防止开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置，阀杆为下装式，防止受压飞出。
Q41F球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 左 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 右 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | ||||
4 | 球 体 | A105 | 304 | 304L | 316 | 316L |
5 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 填料压盖 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
Q41F球阀技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T12237-2021 石油、石化及相关工业用的钢制球阀 | ||||
结构长度 | GB/T12221-2005 金属阀门结构长度 | ||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
检验试验 | GB/T 26480-2011 阀门的检验和试验 | ||||
Q41F球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。 | |||||||

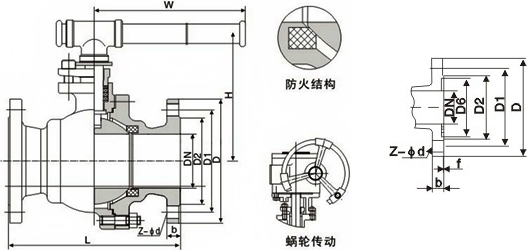

Q41F球阀结构图
如果你需订购我厂法兰球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、介质温度，本产品密封面材料可根据介质温度的不同需求有聚四氟乙烯PTFE或对位聚苯PPL等可供选择。
