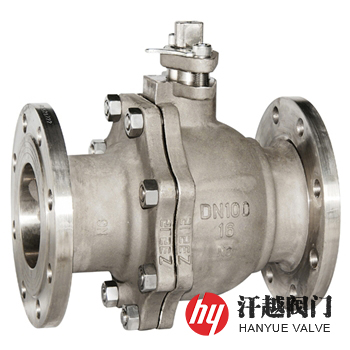

纯镍球阀产品概述
纯镍球阀是一种左右阀体、球体、阀杆或阀座等主要零部件采用N6、CZ100、Nickel200、Nickel201、N02200、N02201、Alloy200、N201、N200等纯镍耐蚀材料铸造或锻造而成，适用于高温浓碱腐蚀工况的浮动球或固定球球阀。本产品在所有浓度和温度下的苛性碱溶液中十分耐腐蚀，且抗碱裂性能优异。
纯镍球阀耐碱性介质腐蚀针对性强，应用性价比高，因而被广泛应用于石油、石化、化工、化学、冶金、原子能、海洋开发、电厂脱硫等工业领域输送管线控制系统中，解决了一般的不锈钢和其它金属、非金属材料无法解决的腐蚀问题，从而保证了管线控制阀门在极端苛刻腐蚀介质中长期安全、可靠、稳定运行。
纯镍球阀部件材料
序号 | 部件名称 | 材料名称 | |||||
1 | 左 阀 体 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
2 | 右 阀 体 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
3 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、纯镍+硬质合金 | |||||
4 | 球 体 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
5 | 阀 杆 | N6 | CZ100 | N02200 | N02201 | Nickel 200 | Nickel 201 |
6 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | |||||
7 | 螺 柱 | 316 | 316 | 316 | 316 | 316 | 316 |
8 | 螺 母 | 316 | 316 | 316 | 316 | 316 | 316 |
纯镍球阀技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||||
结构长度 | GB/T 12221、API 6D、ASME B16.10 | |||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
检验试验 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||||
纯镍球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。 | |||||||
纯镍球阀结构图
如果你需订购我厂不锈钢球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体和内件材质、介质温度，法兰标准及法兰密封面形式等，本产品按密封型式分为软密封和硬密封两大类，常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封，有浮动球和固定球两种结构可供选择。
