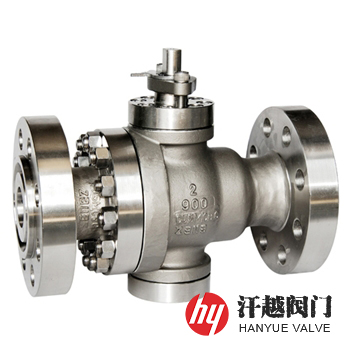

因科镍球阀_英科乃尔球阀产品概述
因科镍球阀亦称英科乃尔合金球阀，是一种阀体、连接体、球体及阀杆等主要零部件材料采用镍基耐蚀合金材料铸造或锻造而成，其常用材料有ASTM A494 CY40、CW6MC、CU5MCuC或Inconel 600、Inconel 625、Inconel 690、Incoloy 800、Incoloy 825及N06600、N06625、N06690、N08800、N08825等。
因科镍球阀不仅在高温环境下具有良好的强度和耐腐蚀性、耐氧化性，而且在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境以及高浓氯化物溶液中都具有很好的耐应力腐蚀性能，特别是Inconel 690在高温水或含有NaOH的高温水中有着非常优异的抗应力腐蚀性能。广泛应用于高温水、高温碱溶液腐蚀工况及核动力轻水堆高温水腐蚀工况。
因科镍球阀_英科乃尔球阀部件材料
序号 | 零件名称 | 材料名称 | ||||||
1 | 阀 体 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
2 | 连 接 体 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
3 | 球 体 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
4 | 阀 座 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
5 | 阀 杆 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
6 | 固 定 轴 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
7 | 填料压盖 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
因科镍球阀_英科乃尔球阀技术规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
低压气密封试验压力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||||
结构长度 | GB/T12221、API 6D、ASME B16.10 | ||||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||||
检验试验 | JB/T 9092、GB/T 13927、API 6D、API 598 | ||||||
因科镍球阀_英科乃尔球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
1.6 | 25 | 165 | 115 | 85 | 65 | 14 | 2 | 4-14 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
40 | 190 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
50 | 216 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
65 | 241 | 180 | 145 | 120 | 18 | 3 | 4-18 | |
80 | 283 | 195 | 160 | 135 | 20 | 3 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 3 | 8-18 | |
125 | 356 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 3 | 12-23 | |
250 | 533 | 405 | 355 | 320 | 30 | 3 | 12-25 | |
300 | 610 | 460 | 410 | 375 | 30 | 4 | 12-25 | |
350 | 686 | 520 | 470 | 435 | 34 | 4 | 16-25 | |
400 | 762 | 580 | 525 | 485 | 36 | 4 | 16-30 | |
450 | 864 | 640 | 585 | 545 | 40 | 4 | 20-30 | |
500 | 914 | 705 | 650 | 608 | 44 | 4 | 20-34 | |
600 | 1067 | 840 | 770 | 718 | 48 | 5 | 20-41 | |
700 | 1245 | 910 | 840 | 788 | 50 | 5 | 24-41 | |
2.5 | 25 | 165 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
40 | 190 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 216 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
65 | 241 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
80 | 283 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 305 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
125 | 381 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
150 | 403 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 502 | 360 | 310 | 278 | 34 | 3 | 12-25 | |
250 | 568 | 425 | 370 | 332 | 36 | 3 | 12-30 | |
300 | 648 | 485 | 430 | 390 | 40 | 4 | 16-30 | |
350 | 762 | 550 | 490 | 448 | 44 | 4 | 16-34 | |
400 | 838 | 610 | 550 | 505 | 48 | 4 | 16-34 | |
450 | 914 | 660 | 600 | 555 | 50 | 4 | 20-34 | |
500 | 991 | 730 | 660 | 610 | 52 | 4 | 20-41 | |
600 | 1143 | 840 | 770 | 718 | 56 | 5 | 20-41 | |
700 | 1346 | 955 | 875 | 815 | 60 | 5 | 24-48 | |
以上为我公司国标法兰连接固定球阀尺寸参数。如需其他尺寸，请来电咨询我司销售技术人员！ | ||||||||
因科镍球阀_英科乃尔球阀结构图
如果你需订购我厂不锈钢球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体和内件材质、使用介质、介质温度，法兰标准及法兰密封面形式等，本产品按结构形式的不同，有浮动球和固定球两种可供选择。
