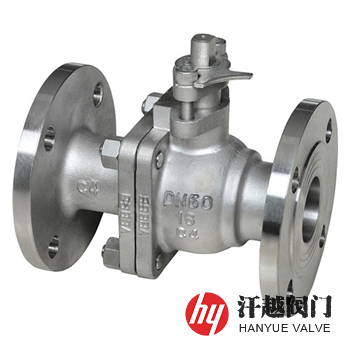

C4钢球阀_浓硝酸专用球阀产品概述
C4钢球阀又名浓硝酸专用球阀，是一种高硅超低碳型耐硝酸不锈钢球阀，其阀体、阀盖、阀杆以及球体等零部件全采用C4钢(00Cr14Ni14Si4)材料铸造或锻造而成。C4钢球阀适合在中、低温度(≤50℃)、硝酸浓度≥98％的浓硝酸介质中使用，焊后无刀口腐蚀，另外，该球阀具有良好的抗非敏化态晶间腐蚀及抗应力腐蚀等能力。
C4钢球阀是一种专用浓硝酸介质的阀门，在浓硝酸中有非常好的耐腐蚀性，其一般应用于化工厂、罐车的浓硝酸输送，被广泛用于介质为浓硝酸的管路或管道。本产品在80℃浓硝酸中仍具有一定的耐腐蚀性能，也耐50℃以下各种浓硝酸、各种配比的浓硝酸与浓硫酸混合酸的腐蚀。
C4钢球阀_浓硝酸专用球阀部件材料
序号 | 部件名称 | 材料名称 | |||
1 | 阀 体 | C4钢 | 00Cr14Ni14Si4 | KY704钢 | 00Cr16Ni14Si4 |
2 | 连 接 体 | C4钢 | 00Cr14Ni14Si4 | KY704钢 | 00Cr16Ni14Si4 |
3 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、C4钢+硬质合金 | |||
4 | 球 体 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
5 | 阀 杆 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
6 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | |||
7 | 螺 栓 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
C4钢球阀_浓硝酸专用球阀技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||
结构长度 | GB/T 12221、API 6D、ASME B16.10 | |||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
检验试验 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||
C4钢球阀_浓硝酸专用球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。 | |||||||

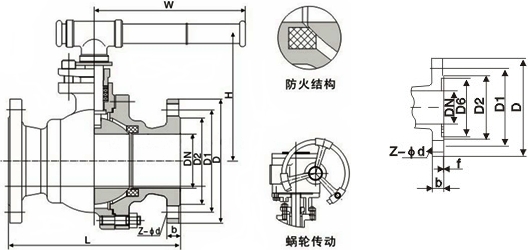

C4钢球阀_浓硝酸专用球阀结构图
如果你需订购我厂不锈钢球阀产品，咨询时烦请提供公称尺寸、公称压力、阀体材质、内件材料、使用介质、工作温度、法兰标准及密封面形式等，本产品根据不同工况需求有软密封和硬密封等多种形式可供选择。
