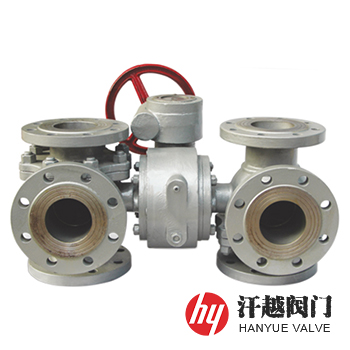

双联三通球阀产品概述
双联三通球阀是一种驱动装置能够同时对两台并列设置的三通球阀进行控制，从而方便对多个通道进行同步切换的六通球阀，其将两台三通球阀的阀体、阀座和球体并列对称设置，在两个带L型或T型通道的球体之间同轴共设一根阀杆，该阀杆两端分别伸入两个阀体与对应的球体固定连接，手动装置固定在阀杆中部，当通过手柄或蜗轮等带动阀杆位移时，同时转动两个球体，同步切换两台三通球阀，从而保障两条并行三通管路切换的同步性能，阀杆或手柄、蜗轮上所设的转动限位结构，控制阀体中球体的转动角度，以保障三通球阀准确的切换位置。本产品也可设计成将上下两台三通球阀并排设置，在两个球体之间同轴共设一根连接件，该连接件两端分别插有上三通球阀支撑轴和下三通球阀阀杆，并与对应的球体固定连接，而手柄、蜗轮及气动、电动、液动等执行机构则安装在上三通球阀阀杆的顶部，阀杆旋转90度以后，能实现同步启闭、切换两条管路的功能，解决了并行三通道之间的同步切换问题。
双联三通球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 阀 盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 球 体 | 304 | 304 | 304L | 316 | 316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金 | ||||
5 | 连 接 件 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 支 撑 轴 | 2Cr13 | 304 | 304L | 316 | 316L |
8 | 填 料 | GRAPHITE、RPTFE、PTFE、TEFLON、PPL | ||||
9 | 填料压盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
10 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
11 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
双联三通球阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
结构长度 | 按本厂标准Q/CB的规定或订货合同要求 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
检验试验 | JB/T 9092、GB/T 26480、API 598 | ||||
双联三通球阀外型尺寸
公称压力 PN | 公称尺寸 DN | 尺寸(mm) | ||||||
L | L1 | D | K | R | C-f | n-d | ||
6 ~ 25 (Class150)20 | 25 | 180 | 90 | 115 | 85 | 68 | 18-2 | 4-ø14 |
32 | 200 | 100 | 140 | 100 | 78 | 18-2 | 4-ø18 | |
40 | 220 | 110 | 150 | 110 | 88 | 18-2 | 4-ø18 | |
50 | 240 | 120 | 165 | 125 | 102 | 18-2 | 4-ø18 | |
65 | 260 | 130 | 185 | 145 | 122 | 18-2 | 4-ø18 | |
80 | 280 | 140 | 200 | 160 | 138 | 20-2 | 8-ø18 | |
100 | 320 | 160 | 220 | 180 | 158 | 20-2 | 8-ø18 | |
125 | 380 | 190 | 250 | 210 | 188 | 22-2 | 8-ø18 | |
150 | 440 | 220 | 285 | 240 | 212 | 22-2 | 8-ø23 | |
200 | 550 | 275 | 340 | 295 | 268 | 24-2 | 12-ø23 | |
250 | 670 | 335 | 405 | 355 | 320 | 26-2 | 12-ø25 | |
300 | 720/850 | 425 | 460 | 410 | 378 | 28-2 | 12-ø25 | |
表中只列出了部分HG/T 20592-2009标准PN16法兰连接外形尺寸，如需其他规格尺寸请联系汗越阀门技术部。 | ||||||||

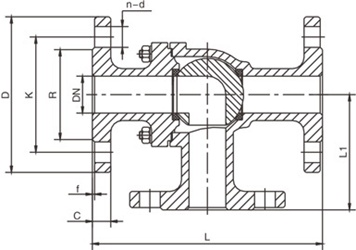

双联三通球阀结构图
如果你需订购我厂三通球阀产品，咨询时请注明阀门型号、公称尺寸、公称压力、使用温度范围(℃)、工作介质、阀体和内件材料、驱动装置类型、端部连接形式及法兰面密封形式等。
