角式放料阀工作原理(图)

Writer: admin Time:1970-01-01 08:00 Browse:

今天我们来讲解关于角式放料阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

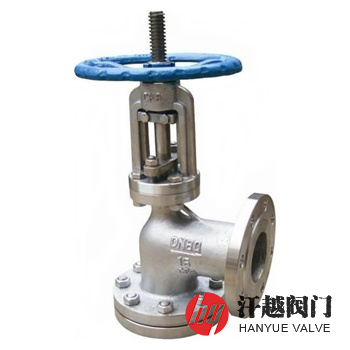

角式放料阀

角式放料阀产品概述

  角式放料阀由阀体、阀盖、阀瓣、阀杆、阀座、支架、连接在阀杆上部的手动或驱动装置组成,其阀体进料口与出料口通道的轴线成直角,适用于安装在垂直相交的管线上的反应釜、储槽和其他容器的底部放料、排料及取样。该阀内腔有耐冲刷、耐腐蚀的密封面,在开启阀的瞬间,可以保护阀腔不会被介质冲刷、腐蚀,并对密封面进行硬化处理,它的阀瓣斜面于阀座角形成线密封,当转动手轮或接通气动、电动时,阀杆带动阀瓣上升或下移,阀门打开,流体通过阀瓣与阀座之间的间隙进入阀内,再由出口流出,反之则关闭。本产品阀体入口与罐底的连接形式可采用法兰型或管接型,上展式的入口规格与阀门的公称尺寸一样大,而下展式的入口规格则比阀门的公称尺寸大一到二级。

角式放料阀部件材料

序号

部件名称

材料名称

1

阀        体

WCB

CF8

CF3

CF8M

CF3M

2

阀        盖

WCB

CF8

CF3

CF8M

CF3M

3

阀        座

WCB

CF8

CF3

CF8M

CF3M

4

阀        杆

WCB

CF8

CF3

CF8M

CF3M

5

填        料

GRAPHITE、RPTFE、PTFE、TEFLON、PPL

6

阀        瓣

WCB

CF8

CF3

CF8M

CF3M

7

垫        片

GRAPHITE

PTFE

PTFE

PTFE

PTFE

8

螺        柱

35CrMoA

304

304

316

316

9

螺        母

30CrMo

304

304

316

316

角式放料阀技术规范

公称压力PN(MPa)

0.6

1.0

1.6

2.5

2.0

壳体强度试验压力(MPa)

0.9

1.5

2.4

3.75

3.0

高压水密封试验压力(MPa)

0.66

1.1

1.76

2.75

2.2

低压气密封试验压力(MPa)

0.6

0.6

0.6

0.6

0.6

设计标准

JB/T 11489-2013 放料用截止阀

连接法兰

JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5

检验试验

JB/T 11489-2013 放料用截止阀

适用温度

-60℃ ~ 232℃

角式放料阀外型尺寸

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

B

C

H

D0

D

D1

1.6

50

124

77

370

180

160

125

80

158

103

480

250

195

160

100

168

123

590

280

215

180

150

209

156

775

320

280

240

角式放料阀结构图

角式放料阀结构图

如果你需订购我厂放料阀产品,咨询时烦请说明公称通径、公称压力、阀体材质、操作方式等,本产品操作方式可选用手动、齿轮、气动(弹簧复位式,双作用式、带手轮和不带手轮)、电动、液动等。
