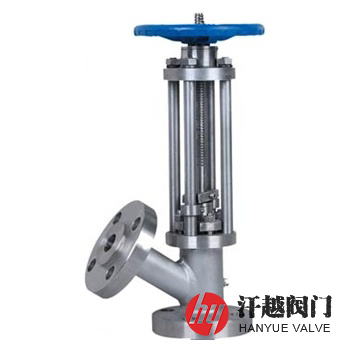

柱塞式放料阀产品概述
柱塞式放料阀由阀体、阀杆、阀芯、导环、密封环等零部件组成，适用于高粘度物料储槽和化工、石油化工装置所有带有搅拌器(包括框式、锚式搅拌器)的反应釜之放料及取样。其对于需要阀门全排量工作的系统，比上展和下展式放料阀更加合适，由于柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此，该阀可应用于浆体工艺介质。柱塞式放料阀设计结构多样，可与各种容器的出口对接，它主要安装在反应釜、储料罐和其他容器以及管线设施的底部排料、放料和无死区关断操作。我厂生产的本产品有手动、气动(弹簧复位式，双作用式、带手轮和不带手轮)、电动等驱动方式可供选择。
柱塞式放料阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 支 架 | WCB | CF8 | CF8 | CF8M | CF8M |
3 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 阀 芯 | 20 | 304 | 304L | 316 | 316L |
5 | 导 环 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE |
7 | 阀 芯 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填料压盖 | WCB | CF8 | CF3 | CF8M | CF3M |
9 | 手 轮 | HT200 | HT200 | HT200 | HT200 | HT200 |
柱塞式放料阀技术规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压水密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | HG/T 21551-95 柱塞式放料阀 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | HG/T 21551-95 柱塞式放料阀 | ||||
适用温度 | -60℃ ~ 232℃ | ||||
柱塞式放料阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||||
H | D0 | D | D1 | D2 | D3 | b-f | Z-Φd | ||
1.6 | 25 | 286 | 160 | 115 | 85 | 68 | 25 | 18-2 | 4-14 |
32 | 300 | 160 | 140 | 100 | 78 | 32 | 18-2 | 4-18 | |
40 | 355 | 180 | 150 | 110 | 88 | 40 | 18-2 | 4-18 | |
50 | 374 | 180 | 165 | 125 | 102 | 50 | 18-2 | 4-18 | |
65 | 465 | 220 | 185 | 145 | 122 | 65 | 18-2 | 8-18 | |
80 | 480 | 250 | 200 | 160 | 138 | 76 | 20-2 | 8-18 | |
100 | 620 | 280 | 220 | 180 | 158 | 95 | 20-2 | 8-18 | |
125 | 640 | 300 | 250 | 210 | 188 | 125 | 22-2 | 8-18 | |
150 | 782 | 320 | 285 | 240 | 212 | 150 | 22-2 | 8-22 | |
200 | 960 | 360 | 340 | 295 | 268 | 200 | 24-2 | 12-22 | |
250 | 1027 | 500 | 405 | 355 | 320 | 250 | 26-2 | 12-26 | |

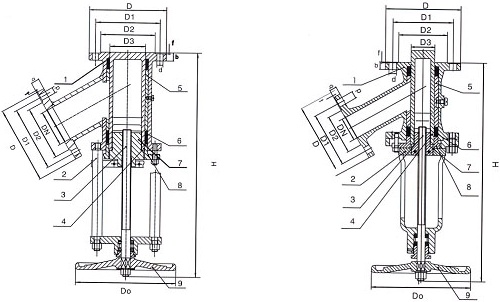

柱塞式放料阀结构图
如果你需订购我厂放料阀产品，咨询时烦请提供型号数据，公称通径、公称压力、阀体材质、使用介质、介质温度、法兰标准等，本产品可按客户特殊要求定制，操作方式可选择手动、气动(弹簧复位式，双作用式、带手轮和不带手轮)、电动、液动等，咨询时请详细说明。
