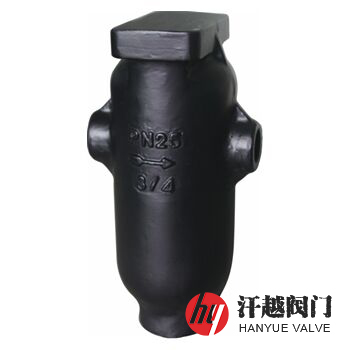

CF11汽水分离器产品概述
CF11汽水分离器主要由阀体、阀盖、挡板、螺栓及垫片等组成。其当湿蒸气从进口端沿螺旋导流通道高速流入阀体内，在阀内部螺旋形挡板的作用下，产生旋转运动，并借助离心力、冲力和涡旋作用，将比重较大的冷凝水及其他液滴从较轻的蒸汽流中分离出来凝结聚集后落入底部排放接口，并由另配的蒸汽疏水阀从系统中排除，而干燥清洁的蒸汽则可以绕过挡板继续前行，从出口端流出。本产品为螺纹连接方式，可选用G、Rc、BSP、NPT及其他等螺纹。
CF11汽水分离器采用螺旋型挡板结构设计，提高了分离能力，循环分离后，干燥度可达到95%以上，其主要用于聚集气体或蒸汽流中内含的小液滴并将之分离，减少气体或蒸汽中水的含量，提高设备的热效率。本产品必须安装在水平管线上，并保证排液口垂直向下，为了保证分离的液体尽快排走，排液口必须要连接合适的排液阀或蒸汽疏水阀，推荐使用浮球式疏水阀。
CF11汽水分离器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 壳 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 壳 盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 垫 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
4 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
5 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
6 | 排 水 塞 | ASTM A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
CF11汽水分离器性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | 符合欧洲压力设备指令97/23/EC | ||||
螺纹标准 | 按GB/T 7306.1~7306.2 、GB/T 7307 、GB/T 12716、ASME B1.20.1等 | ||||
检验验收 | 符合欧洲压力设备指令97/23/EC | ||||
压力试验 | JB/T 9092、GB/T 13927、BS 6755-1、API 598等 | ||||
CF11汽水分离器外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 排水口 B(in) | |||
L | L1 | H1 | H2 | |||
0.6 ~ 2.5 (Class150) 2.0 | 15 | 130 | — | 115 | 155 | — |
20 | 130 | — | 115 | 155 | — | |
25 | 130 | — | 115 | 155 | — | |
32 | 130 | — | 115 | 155 | — | |
40 | 130 | — | 115 | 155 | — | |
50 | 130 | — | 115 | 155 | — | |

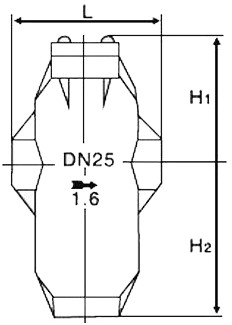

CF11汽水分离器结构图
如果你需订购我厂汽水分离器产品，咨询时烦请说明公称通径、公称压力、阀体材质、介质温度及螺纹标准等，为防止本产品和底部的疏水阀因污物堵塞而出现故障，蒸汽疏水阀前建议安装Y型过滤器，并定期进行清理工作，确保设备最大效率运行。
