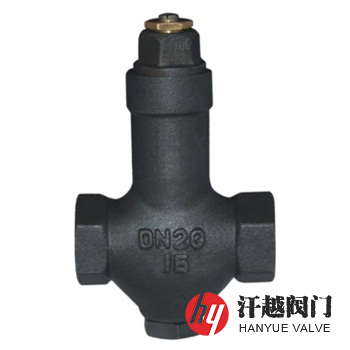

STB可调恒温式蒸汽疏水阀产品概述
STB可调恒温式蒸汽疏水阀主要由阀体、阀座、感温元件、调节机构等零部件组成，其阀体内感温元件中装有由感温剂、饱和剂、稳定剂和填充剂组成的常温下为固态的感温混合物，利用其对温度的热胀、冷缩及状态变换使得阀门自动关闭或开启，从而达到阻汽排水的目的。出厂时该阀有一定的开度，开始运行时，空气和冷凝水可以快速排出，随后阀腔内的温度上升，使感温元件内的感温混合物受热膨胀，进而推动阀芯下移，将阀流道关小，甚至关闭，当阀内温度降低后，感温元件收缩，使阀又渐渐打开，循环开始。本产品节能效果好，漏汽率低，并可根据需要调节排水温度，既节省了潜热又利用了部分显热，能在短时间内排放出管网及设备内的空气和冷凝水，无气堵现象，具有连续排水、无噪音、结构简单、维修保养方便等特点。
STB可调恒温式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 阀 盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 感温元件 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 调节螺钉 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 阀 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 阀 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 过 滤 网 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
8 | 弹 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
9 | 底部螺盖 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
STB可调恒温式蒸汽疏水阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水温度 | A组65℃~100℃、B组95℃~135℃、C组130℃~165℃ | ||||
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
螺纹标准 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
检验试验 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||
STB可调恒温式蒸汽疏水阀外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 参考重量 KG | |||
L | H | h | W | |||
10 ~ 40 (Class150)20 | 15 | 90 | 117 | 43 | 43.5 | — |
20 | 100 | 136 | 48 | 47.5 | — | |
25 | 140 | 136 | 53 | 50.0 | — | |
32 | 140 | 165 | 72 | 61.5 | — | |
40 | 150 | 170 | 72 | 61.5 | — | |
50 | 160 | 200 | 82 | 75.0 | — | |
STB可调恒温式蒸汽疏水阀结构图
如果你需订购我厂STB可调恒温式蒸汽疏水阀产品，咨询时烦请说明公称直径、公称压力、壳体和内件材质、使用温度、额定流量系数、端部连接螺纹标准，以便我们为您正确选型，如有其他要求请在订购合同上注明。
