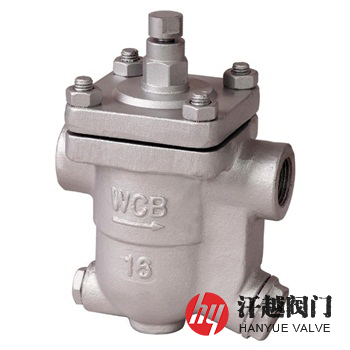

CS11H自由浮球式蒸汽疏水阀产品概述
CS11H自由浮球式蒸汽疏水阀是根据浮力原理使阀体内的浮球随凝结水水位变化而作升降运动，从而打开或关闭阀座排水口形成排水阻汽动作。设备刚启动工作时，管道内的空气经过自动或手动排空气装置排出，随后流入的低温凝结水使浮球上浮，离开阀座排水口，蒸汽疏水阀开启，凝结水排出，凝结水排放过程中温度逐渐升高，阀腔迅速升温，空气排放阀被关闭，于是浮球就随着凝结水的流入量而上下浮动并随着凝结水负荷变化实现对凝结水的自动排放，一旦没有凝结水流入，浮球靠自重随凝结水液位下降，和阀座排放口接触形成关闭状态，停止排出凝结水，并且阻止蒸汽逸出。该阀的阀座排水口总处于凝结水液位以下，形成水封，无蒸汽泄漏，节能效果好。本产品端部连接形式为螺纹，安装方便，结构简单，灵敏度高，能连续排水，漏汽量小，并分为具有自动排气功能与不具有自动排气功能的两种，当选用后者时，需选用附加热静力型排气阀或设置手动放空阀。
CS11H自由浮球式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 阀 盖 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 阀 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
4 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
5 | 过 滤 网 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
6 | 螺 塞 | A105 | A182 F11 | A182 304 | A182 316 | A182 316L |
7 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | A194 8M |
CS11H自由浮球式蒸汽疏水阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
螺纹标准 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
检验验收 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||
CS11H自由浮球式蒸汽疏水阀外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 参考重量 KG | |||
A | B | C | D | |||
16 ~ 40 (Class150)20 | 15 | 155 | 105 | 97 | 195 | — |
20 | 155 | 105 | 103 | 200 | — | |
25 | 155 | 115 | 105 | 210 | — | |
32 | 160 | 120 | 116 | 220 | — | |
40 | 160 | 120 | 116 | 220 | — | |
50 | 160 | 120 | 123 | 235 | — | |

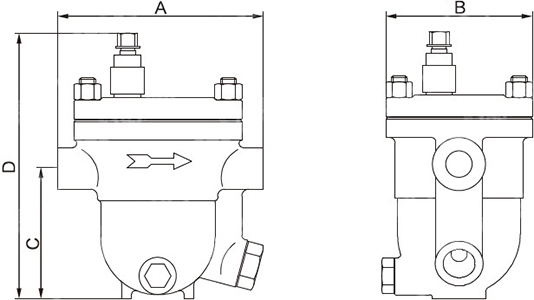

CS11H自由浮球式蒸汽疏水阀结构图
如果你需订购我厂CS11H自由浮球式蒸汽疏水阀产品，咨询时烦请按工况实际环境确认阀体和内件材料、公称压力、公称通径、凝结水排放量、使用温度和螺纹标准等。
