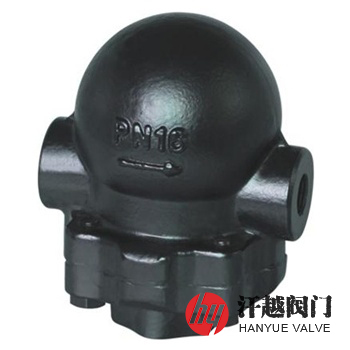

FT14H杠杆浮球式蒸汽疏水阀产品概述
FT14H杠杆浮球式蒸汽疏水阀是端部为内螺纹连接，并通过凝结水液位的变化，使浮球上升或下降驱动着杠杆带动阀瓣离开或接触阀座以达到开启排水和关闭阻汽的作用。其工作原理是在刚启动时，自动排空气装置处于开启状态，迅速排除系统中的不凝结气体，当蒸汽和热凝结水进入时，阀腔内温度随之升高，自动排空气装置内压室的感温液体随之汽化膨胀，内压室装置的压力产生变化而驱使高合金膜片带动阀瓣关闭排空气装置，此时阀腔内的浮球随水位的变化而自动升降，带动杠杆调节阀座孔的开度，连续排放凝结水，当凝结水停止进入阀腔时，浮球靠自重随水位下降，驱使杠杆带动阀瓣关闭阀座孔，由于阀座孔设在凝结水水位以下，形成水封，保证该阀在工作时，无新鲜蒸汽泄漏。本产品广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特适用于冷凝水排量大的工作场合。
FT14H杠杆浮球式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 阀 盖 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 浮 球 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
4 | 主 阀 瓣 | A276 440 | A276 440 | A276 304 | A276 316 | A276 316L |
5 | 主阀阀座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
6 | 杠 杆 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 弹 簧 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
8 | 膜 盒 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
9 | 膜盒阀座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
FT14H杠杆浮球式蒸汽疏水阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作压力(MPa) | ≥0.01 | ||||
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
螺纹标准 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
检验验收 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||

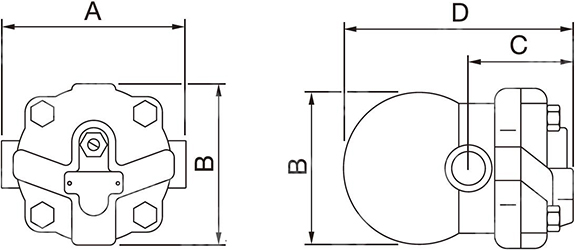

FT14H杠杆浮球式蒸汽疏水阀外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 参考重量 KG | |||
A | B | C | D | |||
16 ~ 40 (Class150)20 | 15 | 121 | 107 | 67 | 147 | 2.8 |
20 | 121 | 107 | 67 | 147 | 2.8 | |
25 | 145 | 107 | 67 | 166 | 4.0 | |
32 | 270 | 147 | 80 | 238 | — | |
40 | 270 | 147 | 80 | 238 | — | |
50 | 270 | 147 | 80 | 238 | — | |
FT14H杠杆浮球式蒸汽疏水阀结构图
如果你需订购我厂FT14H杠杆浮球式蒸汽疏水阀产品，咨询时烦请说明公称通径、公称压力、壳体和内件材料、工作压力、工作压差、凝结水负荷(排水量)kg/h(选用倍率2-3倍)、端部螺纹标准等。
