防爆轰型阻火器产品概述

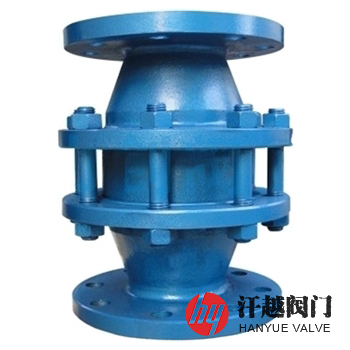

GZB防爆轰型阻火器是一种由上下两个外壳、阻火芯及附件等构成，用于阻止声速和超声速传播火焰通过和向外蔓延的石油气体管道阻火器，其外壳由碳钢、不锈钢、铝合金或其他材料铸造或焊制而成，并有足够的强度以防微爆产生的冲击压力，两个外壳中间设置阻火芯，其中芯件是用薄不锈钢波纹带与平带共同卷制成盘状，而且表面压有一个十字结构的支架借以增强芯件的牢固性，避免被点燃的介质所产生的冲击波冲散。本产品能阻止以激波压缩方式，相对于前方介质以超音速传播的燃烧反应形式的爆轰现象。
GZB防爆轰型阻火器能够将火焰熄灭的主要机理是器壁效应，根据连锁反应理论，可燃混合气的燃烧并不是两种分子直接碰撞发生化学反应的结果，而是极少数气体分子受到外来能量的激发，离解为活化分子自由基，自由基与其它分子相撞，生成新的产物，从而形成一系列的连锁反应。当燃烧的可燃气通过阻火元件的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。当阻火器的通道窄到一定程度时，自由基与通道壁的碰撞占主导地位，由于自由基数量急剧减少，从而扼制火焰向未燃气体传播。
防爆轰型阻火器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 上 外 壳 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 下 外 壳 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 双头螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
防爆轰型阻火器性能规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 13347-2010 石油气体管道阻火器 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | GB/T 13347-2010 石油气体管道阻火器 | ||||
工作温度 | -20℃ ~ 150℃ | ||||
防爆轰型阻火器安装尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 距火源安装距离 L0(m) | |||
L | K | D | R | |||
1.6 | 25 | 180 | 130 | 115 | 85 | ≥1.5 |
50 | 220 | 185 | 165 | 125 | ≥4.0 | |
80 | 260 | 235 | 200 | 160 | ≥8.0 | |
100 | 280 | 260 | 220 | 180 | ≥10.0 | |
150 | 340 | 315 | 285 | 240 | ≥10.0 | |
200 | 380 | 370 | 340 | 295 | ≥10.0 | |
250 | 400 | 435 | 405 | 355 | ≥10.0 | |
300 | 430 | 485 | 460 | 410 | ≥10.0 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。 | ||||||
防爆轰型阻火器结构图
如果你需订购我厂阻火器系列产品，咨询时烦请说明公称通径、公称压力、外壳和阻火芯材料、使用温度、法兰执行标准及法兰密封面形式等。由于本产品适用介质和场合不同，其结构尺寸变化大，一般情况根据用户提供的有关技术数据，先由我们工程师设计图纸，再由用户确认，故以上外形尺寸仅供参考。
