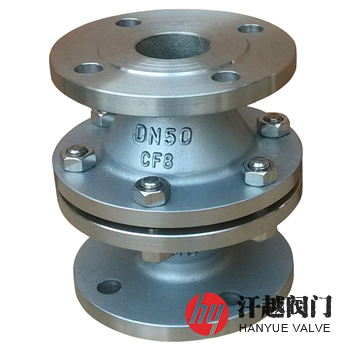

防爆燃型阻火器产品概述
GZB防爆燃型阻火器是一种安装在石油气体管道线路上，用以阻止因回火而引起火焰以亚声速向管道传播和蔓延的安全设备。其阻火芯是由能够通过气体的许多细小通道或孔隙的不锈钢材料组成，当火焰进入管道阻火器后，就被阻火芯分成许多细小的火焰流，由于传热作用和器壁效应，热量损失突然增大，火焰流猝灭。本产品允许气体通过但阻止外部火焰向内部传播，从而保证储输油设施的安全，具有结构简单、耐烧性强、阻火效果好以及可靠性高等特点。
GZB防爆燃型阻火器是种能阻止爆燃传播的管道阻火器。爆燃是指以热传导和扩散方式，相对于前方介质以亚音速传播的燃烧反应形式。其一般安装在容易引起燃烧爆炸的高热设备、燃烧室、高温氧化炉、高温反应器与输送可燃性气体、易燃液体蒸气的管道之间，以及可燃气体，易燃液体蒸气的排气管道上、有爆炸危险系统的排气口和火炬系统上，用以防止管路系统一端的火焰蔓延到另一端。本产品适用于阻止管端回火火焰通过阻火器向管道来气方向传播。
防爆燃型阻火器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 上 外 壳 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 下 外 壳 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 双头螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
防爆燃型阻火器性能规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 13347-2010 石油气体管道阻火器 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | GB/T 13347-2010 石油气体管道阻火器 | ||||
工作温度 | -20℃ ~ 150℃ | ||||
防爆燃型阻火器外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||||
DL | L | D | K | R | C-f | n-d | ||
1.6 | 20 | 195 | 200 | 105 | 75 | 58 | 18-2 | 4-ø14 |
25 | 195 | 200 | 115 | 85 | 68 | 18-2 | 4-ø14 | |
40 | 245 | 240 | 150 | 110 | 88 | 18-2 | 4-ø18 | |
50 | 245 | 240 | 165 | 125 | 102 | 18-2 | 4-ø18 | |
80 | 280 | 270 | 200 | 160 | 138 | 20-2 | 8-ø18 | |
100 | 335 | 280 | 220 | 180 | 158 | 20-2 | 8-ø18 | |
150 | 460 | 360 | 285 | 240 | 212 | 22-2 | 8-ø22 | |
200 | 520 | 420 | 340 | 295 | 268 | 24-2 | 12-ø22 | |
250 | 580 | 430 | 405 | 355 | 320 | 26-2 | 12-ø26 | |
300 | 705 | 450 | 460 | 410 | 378 | 28-2 | 12-ø26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。 | ||||||||

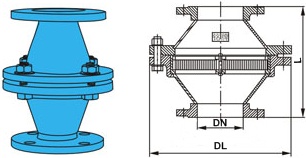

防爆燃型阻火器结构图
如果你需订购我厂阻火器系列产品，咨询时烦请说明公称通径、公称压力、壳体和阻火芯材料、使用温度、法兰执行标准及法兰密封面形式等。本产品的阻火能力仅仅取决于阻火芯上由波纹形成的三角形截面孔的大小和阻火层的厚度。
