Y型全自动清洗过滤器工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于Y型全自动清洗过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

Y型全自动清洗过滤器产品概述

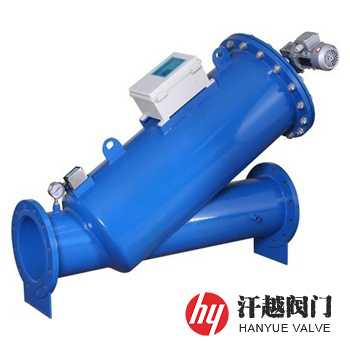

　　Y型全自动清洗过滤器主要由壳体、法兰、法兰盖、滤筒滤网、压差开关、清洗电机、控制箱、电动排污阀、清洗刷及刷架等组成，当Y型过滤器进出口的压差达到预设值或达到清洗时间、手动预制时，Y型全自动清洗过滤器将开始自动清洗过程，整个自清洗过程包含两个步骤：打开位于Y型全自动清洗过滤器上的自动排污阀；电机带动过滤器滤网内的清洗系统，被滤网所拦截下来的杂质从排污阀排出。整个清洗过程耗时约15秒(可根据用户要求设定)，清洗时系统不断流。

　　Y型全自动清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制，控制方式可选压差、时间、手动或者PLC远程控制。本产品可在线实现自动清洗、自动排污等功能，操作配备差压/时间/手动三种功能，具有过滤精度高、反清洗时间短、清洗水量少、压力损失小等优点，能够为用户的水系统提供稳定的水质保证。

Y型全自动清洗过滤器部件材料

序号	部件名称	材料名称
1	壳体	Q235B	20#	304	304L	316	316L
2	法兰	Q235B	Q235B	304	304L	316	316L
3	法兰盖	Q235B	Q235B	304	304L	316	316L
4	清洗刷	骨质猪鬃毛、尼龙、不锈钢
5	刷架	304	304	304	304L	316	316L
6	滤筒	304	304	304	304L	316	316L
7	滤网	304	304	304	304L	316	316L
8	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
9	螺柱	35CrMo	35CrMo	304	304	316	316
10	螺母	30CrMo	30CrMo	304	304	316	316
11	排污阀	CF8	CF8	CF8	CF3	CF8M	CF3M

Y型全自动清洗过滤器性能参数

公称压力PN(MPa)	0.6	1.0	1.6	2.5	4.0	2.0
壳体试验压力(MPa)	0.9	1.5	2.4	3.75	6.0	3.0
高压液密封试验压力(MPa)	0.66	1.1	1.76	2.75	4.4	2.2
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017
连接法兰	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017
过滤精度	0.1mm ~ 16.0mm

Y型全自动清洗过滤器外型尺寸

公称压力 PN	公称通径 DN	尺寸mm					电机 KW
公称压力 PN	公称通径 DN	L	L1	D	d	H	电机 KW
10 ~ 25 (Class150) 20	40	520	330	159	57	560	0.18
	50	520	330	159	57	560	0.18
	65	520	330	159	76	560	0.18
	80	550	350	159	89	580	0.18
	100	670	400	219	108	670	0.18
	125	690	420	219	133	680	0.25
	150	800	450	273	159	720	0.25
	200	900	500	325	219	850	0.25
	250	1200	580	426	273	1050	0.25
	300	1300	680	426	325	—	0.32
	350	1530	740	478	377	—	0.32
表中未列出规格及参数，请咨询汗越阀门技术部！
