SC24S平顶锥型过滤器 - 平底临时过滤器工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于SC24S平顶锥型过滤器 - 平底临时过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

SC24S平顶锥型过滤器_平底临时过滤器产品概述

SC24S平顶锥型过滤器是一种采用HG/T 21637-1991化工管道过滤器标准设计和制造，安装在泵、压缩机的入口或流量仪表前的管道上，用于临时过滤化工、石油化工、轻工等生产中的液体及气体物料所含的固体杂质，以保护此类设备或仪表的管道过滤器。其由滤框和滤网等构成，滤框由不锈钢或双相钢冷轧钢板冲制成具有分布均匀孔径的孔板，并卷成外形为圆锥台形状，上端焊接有法兰或带耳板的法兰环，下端用圆形冲孔板封底，内壁碰焊固定有一定规格的金属编织丝网，而且滤网目数的选择主要考虑能满足工艺过程的需要或对泵、压缩机等流体输送机械能起到保护作用的目的。本产品多作为管路系统竣工前试压、清洗使用，具有结构简单，体积小，重量轻，拆装清洗方便等特点，既可设置在直管段，又可在90°弯头处安装，但需要配置可拆卸的短管。

SC24S平顶锥型过滤器_平底临时过滤器部件材料

序号	部件名称	材料名称
1	滤框	S30408	S31608	S31603	S31803	S32750
2	滤网	S30408	S31608	S31603	S31803	S32750
3	法兰环	S30408	S31608	S31603	S31803	S32750

SC24S平顶锥型过滤器_平底临时过滤器技术规范

设计制造	HG/T 21637-1991 化工管道过滤器
法兰标准	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验验收	HG/T 21637-1991 化工管道过滤器
过滤精度	5目~500目
工作温度	-196℃~400℃

SC24S平顶锥型过滤器_平底临时过滤器外型尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)				有效过滤面积 m2
公称压力 PN(MPa)	公称通径 DN(mm)	d	l	h	t	有效过滤面积 m2
0.6	25	62	46	90	2	0.00094
	32	72	61	100	2	0.00177
	40	84	66	120	2	0.00259
	50	94	81	130	2	0.00460
	65	114	91	140	2	0.00699
	80	132	111	150	2	0.01030
	100	152	141	160	2	0.01550
	125	182	172	190	3	0.02479
	150	206	202	210	3	0.03463
	200	262	262	240	3	0.03379
	250	316	322	270	3	0.09699
	300	370	362	300	3	0.13594
	350	420	404	340	6	0.17343
	400	470	464	365	6	0.22476
	500	575	564	430	6	0.34523
	600	676	684	490	6	0.50199
1.0	25	70	46	90	2	0.00094
	32	80	61	100	2	0.00177
	40	90	66	120	2	0.00259
	50	105	81	130	2	0.00460
	65	125	91	140	2	0.00699
	80	142	111	150	2	0.01030
	100	162	141	160	2	0.01550
	125	192	172	190	3	0.02479
	150	218	202	210	3	0.03463
	200	272	262	240	3	0.03379
	250	326	322	270	3	0.09699
	300	382	362	300	3	0.13594
	350	438	404	340	6	0.17343
	400	492	464	365	6	0.22476
	500	590	564	430	6	0.34523
	600	690	684	490	6	0.50199
2.5	25	70	46	90	2	0.00094
	32	80	61	100	2	0.00177
	40	90	66	120	2	0.00259
	50	105	81	130	2	0.00460
	65	125	91	140	2	0.00699
	80	142	111	150	2	0.01030
	100	162	141	160	2	0.01550
	125	192	172	190	3	0.02479
	150	218	202	210	3	0.03463
	200	282	262	240	3	0.03379
	250	340	322	270	3	0.09699
	300	395	362	300	3	0.13594
	350	454	404	340	6	0.17343
	400	510	464	365	6	0.22476
	500	616	564	430	6	0.34523
	600	726	684	490	6	0.50199

SC24S平顶锥型过滤器_平底临时过滤器结构图

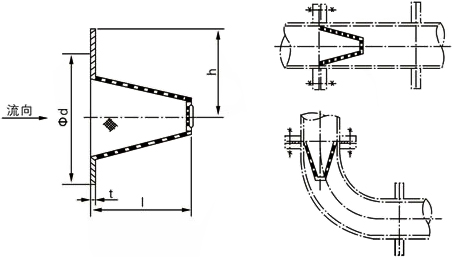

SC24S平顶锥型过滤器结构图

如果你需订购我厂管道过滤器产品，咨询时烦请说明产品类型，公称尺寸、公称压力、滤芯材质、过滤精度、法兰执行标准，是否配对法兰、螺栓螺母及垫片等，本产品以30目/英寸的不锈钢丝网作为标准滤网，而且滤框、滤网统一用不锈钢材料制作，因此，当工艺过程对滤框、滤网材料或者对允许通过的固体粒度有特殊要求时，可以选用其他材料或根据工况另选其他规格的金属丝网。
