SC14S尖顶锥型过滤器 - 尖底临时过滤器工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于SC14S尖顶锥型过滤器 - 尖底临时过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

SC14S尖顶锥型过滤器_尖底临时过滤器产品概述

SC14S尖顶锥型过滤器是一种由滤筒和过滤网等组成，安装于管道两片标准法兰之间，通过法兰环压紧密封，用于管线开车之前，临时过滤冲洗液体或气体夹带的设备和管中残留的固体颗粒，使泵、压缩机等流体输送机械以及仪表等能正常工作和运转，达到稳定工艺过程，保障安全生产作用的过滤器，其滤筒上端为带耳板的圆盘形结构法兰，下端为锥形，内壁碰焊固定有一定过滤精度的不锈钢或双相钢编织丝网，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则能穿过滤网，进入下一道工序。当需要清洗时，只需要将可拆卸的带耳板的法兰上的螺栓拧开，拿出滤筒，清洗后重新装入即可，因此使用维护极为方便。需要注意的是，本产品安装处必须要配置一段可拆卸的短管。

SC14S尖顶锥型过滤器_尖底临时过滤器部件材料

序号	部件名称	材料名称
1	滤筒	S30408	S31608	S31603	S31803	S32750
2	滤网	S30408	S31608	S31603	S31803	S32750
3	法兰环	S30408	S31608	S31603	S31803	S32750

SC14S尖顶锥型过滤器_尖底临时过滤器技术规范

设计制造	HG/T 21637-1991 化工管道过滤器
法兰标准	HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等
检验验收	HG/T 21637-1991 化工管道过滤器
过滤精度	5目~500目
工作温度	-196℃~400℃

SC14S尖顶锥型过滤器_尖底临时过滤器外型尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)				有效过滤面积 m2
公称压力 PN(MPa)	公称通径 DN(mm)	d	l	h	t	有效过滤面积 m2
0.6	20	52	19	85	2	0.00022
	25	62	26	90	2	0.00046
	32	72	34	100	2	0.00076
	40	84	41	120	2	0.00114
	50	94	55	130	2	0.00216
	65	114	77	140	2	0.00422
	80	132	92	150	2	0.00603
	100	152	113	160	2	0.00924
	125	182	143	190	3	0.01468
	150	206	172	210	3	0.02138
	200	262	242	240	3	0.04255
	250	316	302	270	3	0.06693
	300	370	363	300	3	0.09654
	350	420	425	340	6	0.13120
	400	470	479	365	6	0.16770
	500	575	600	430	6	0.26410
	600	676	714	490	6	0.37540
1.0	20	60	19	85	2	0.00022
	25	70	26	90	2	0.00046
	32	80	34	100	2	0.00076
	40	90	41	120	2	0.00114
	50	105	55	130	2	0.00216
	65	125	77	140	2	0.00422
	80	142	92	150	2	0.00603
	100	162	113	160	2	0.00924
	125	192	143	190	3	0.01468
	150	218	172	210	3	0.02138
	200	272	242	240	3	0.04255
	250	326	302	270	3	0.06693
	300	382	363	300	3	0.09654
	350	438	425	340	6	0.13120
	400	492	479	365	6	0.16770
	500	590	600	430	6	0.26410
	600	690	714	490	6	0.37540
2.5	20	60	19	85	2	0.00022
	25	70	26	90	2	0.00046
	32	80	34	100	2	0.00076
	40	90	41	120	2	0.00114
	50	105	55	130	2	0.00216
	65	125	77	140	2	0.00422
	80	142	92	150	2	0.00603
	100	162	113	160	2	0.00924
	125	192	143	190	3	0.01468
	150	218	172	210	3	0.02138
	200	282	242	240	3	0.04255
	250	340	302	270	3	0.06693
	300	395	363	300	3	0.09654
	350	454	425	340	6	0.13120
	400	510	479	365	6	0.16770
	500	616	600	430	6	0.26410
	600	726	714	490	6	0.37540

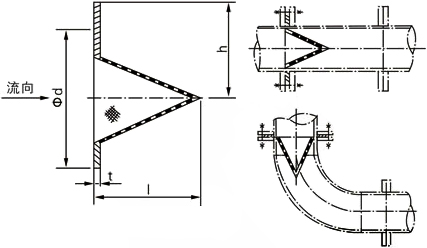

SC14S尖顶锥型过滤器_尖底临时过滤器结构图

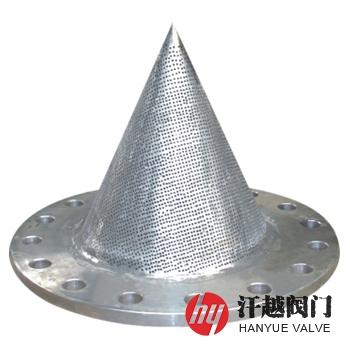

SC14S尖顶锥型过滤器

如果你需订购我厂管道过滤器产品，咨询时烦请说明产品类型，公称尺寸、公称压力、滤芯材质、过滤精度、法兰执行标准，是否配对法兰、螺栓螺母及垫片等，本产品滤筒可根据需要采用S30408、S30403、S31608、S31603等不锈钢材料，或S31803、S32750等双相不锈钢材质，当工艺过程对滤筒或者对允许通过的固体粒度有特殊要求时，可以选用其他材料。
