SRZII平顶锥型过滤器 - 平顶临时过滤器工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于SRZII平顶锥型过滤器 - 平顶临时过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

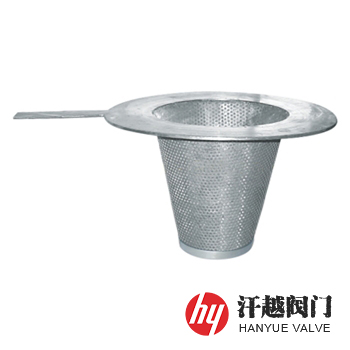

SRZII平顶锥型过滤器_平顶临时过滤器产品概述

SRZII平顶锥型过滤器是一种为过滤石油化工生产过程中液体或气体介质所含的固体颗粒，从而保证泵正常运行，满足石油化工企业的安全生产需要而设置在泵入口管道上的临时性使用的过滤器。其由滤框、滤网及法兰等构成，滤框由不锈钢或双相不锈钢冷轧钢板冲制成具有分布均匀孔径的孔板，并卷成外形为平底锥形状，小头一端用圆形冲孔板封底，另一头焊装有对夹式法兰，具有一定目数规格的金属编织丝网滤网设置在滤框的内表面或外表面上，当流体通过进口端法兰进入过滤器后，其固体杂质被阻挡，而清洁的滤液却能穿过滤网流入到管道另一端，进入下一道工序。本产品根据工况的不同一般有两种流向，安装在直管段位置时为左右流向，设置在弯头处时为自上端流入下端。

SRZII平顶锥型过滤器_平顶临时过滤器部件材料

序号	部件名称	材料名称
1	滤框	S30408	S30403	S31608	S31603	S31803	S32750
2	滤网	S30408	S30403	S31608	S31603	S31803	S32750
3	法兰环	S30408	S30403	S31608	S31603	S31803	S32750

SRZII平顶锥型过滤器_平顶临时过滤器技术规范

设计制造	SH/T 3411-1999 石油化工泵用过滤器选用、检验及验收
法兰标准	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
检验验收	SH/T 3411-1999 石油化工泵用过滤器选用、检验及验收
过滤精度	0.02mm ~ 16.0mm
工作温度	-196℃ ~ 400℃

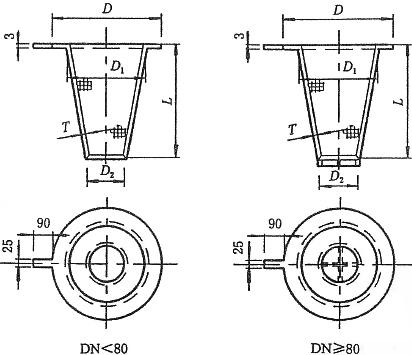

SRZII平顶锥型过滤器_平顶临时过滤器外型尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)					有效过滤面积 m2
公称压力 PN(MPa)	公称通径 DN(mm)	D	D1	D2	L	T	有效过滤面积 m2
2.0	25	70	20	14	46	2	0.00049
	32	80	25	17	61	2	0.00080
	40	82	30	20	65	2	0.00165
	50	100	44	32	65	2	0.00295
	65	120	58	38	80	2	0.00454
	80	132	68	50	90	2	0.00621
	100	170	90	64	115	2	0.01129
	125	194	114	82	140	3	0.01274
	150	220	140	102	165	3	0.01425
	200	276	188	144	215	3	0.02579
	250	336	238	184	255	3	0.03926
	300	406	288	226	305	3	0.05760
	350	446	316	258	330	6	0.07014
	400	510	366	298	355	6	0.08842
	450	545	414	344	380	6	0.10955
	500	602	464	382	430	6	0.13774
	600	713	564	458	510	6	0.19766
5.0	25	70	20	14	46	2	0.00049
	32	80	25	17	61	2	0.00080
	40	92	30	20	65	2	0.00165
	50	107	44	32	65	2	0.00295
	65	127	58	38	80	2	0.00454
	80	146	68	50	90	2	0.00621
	100	178	90	64	115	2	0.01129
	125	213	114	82	140	3	0.01274
	150	248	140	102	165	3	0.01425
	200	304	188	144	215	3	0.02579
	250	357	238	184	255	3	0.03926
	300	418	288	226	305	3	0.05760
	350	481	316	258	330	6	0.07014
	400	535	366	298	355	6	0.08842
	450	592	414	344	380	6	0.10955
	500	650	464	382	430	6	0.13774
	600	771	564	458	510	6	0.19766
10.0	25	70	20	14	46	2	0.00049
	32	80	25	17	61	2	0.00080
	40	92	30	20	65	2	0.00165
	50	107	44	32	65	2	0.00295
	65	127	58	38	80	2	0.00454
	80	146	68	50	90	2	0.00621
	100	190	90	64	115	2	0.01129
	125	237	114	82	140	3	0.01274
	150	262	140	102	165	3	0.01425
	200	316	188	144	215	3	0.02579
	250	396	238	184	255	3	0.03926
	300	453	288	226	305	3	0.05760
	350	488	316	258	330	6	0.07014
	400	561	366	298	355	6	0.08842
	450	609	414	344	380	6	0.10955
	500	679	464	382	430	6	0.13774
	600	786	564	458	510	6	0.19766
