SRZI尖顶锥型过滤器 - 尖顶临时过滤器工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于SRZI尖顶锥型过滤器 - 尖顶临时过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

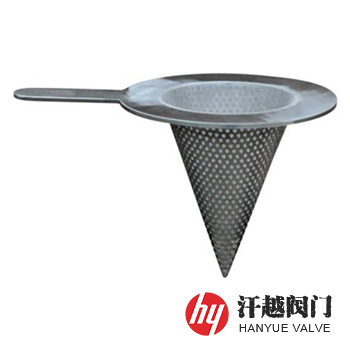

SRZI尖顶锥型过滤器_尖顶临时过滤器产品概述

SRZI尖顶锥形过滤器是一种本体采用不锈钢或双相不锈钢冷轧钢板冲制成具有分布均匀孔径的孔板，然后卷成锥形结构，并将一定规格的金属编织丝网设置在本体内壁或外表面上的临时过滤器，其带耳板的对夹式法兰环固定在本体上端的开口处，当流体通过上端开口进入过滤器后，其固体杂质被阻挡，而洁净的介质却能穿过滤网进入到下一道工序。安装时，只需把其法兰环放置在管道两片法兰密封面之间，然后通过螺栓、螺母及垫片等将两片法兰拧紧固定即可。本产品设计制造采用SH/T 3411-1999石油化工泵用过滤器选用、检验及验收规范，流向一般有两种，安装在直管段位置时为左右流向，设置在弯头处时为自上端流进下端。

SRZI尖顶锥型过滤器_尖顶临时过滤器部件材料

序号	部件名称	材料名称
1	本体	S30408	S30403	S31608	S31603	S31803	S32750
2	滤网	S30408	S30403	S31608	S31603	S31803	S32750
3	法兰环	S30408	S30403	S31608	S31603	S31803	S32750

SRZI尖顶锥型过滤器_尖顶临时过滤器技术规范

设计制造	SH/T 3411-1999 石油化工泵用过滤器选用、检验及验收
法兰标准	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
检验验收	SH/T 3411-1999 石油化工泵用过滤器选用、检验及验收
过滤精度	0.02mm ~ 16.0mm
工作温度	-196℃ ~ 400℃

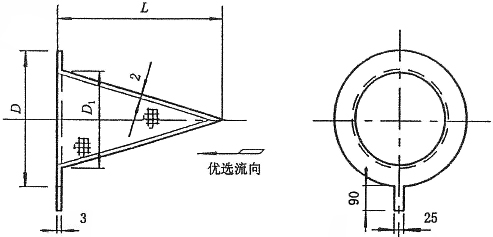

SRZI尖顶锥型过滤器_尖顶临时过滤器外型尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)					有效过滤面积 m2
公称压力 PN(MPa)	公称通径 DN(mm)	D	D1	D2	L	T	有效过滤面积 m2
2.0	25	70	20	—	52	—	0.00016
	32	80	25	—	68	—	0.00027
	40	82	30	—	100	—	0.00095
	50	100	44	—	115	—	0.00162
	65	120	58	—	140	—	0.00260
	80	132	68	—	165	—	0.00359
	100	170	90	—	215	—	0.00620
	125	194	114	—	265	—	0.00970
	150	220	140	—	330	—	0.01480
	200	276	188	—	430	—	0.02600
	250	336	238	—	535	—	0.04100
	300	406	288	—	635	—	0.05890
	350	454	316	—	670	—	0.06500
	400	510	366	—	745	—	0.08300
	500	616	464	—	780	—	0.10800
	600	690	564	—	800	—	0.13500
5.0	25	70	20	—	52	—	0.00016
	32	80	25	—	68	—	0.00027
	40	92	30	—	100	—	0.00095
	50	107	44	—	115	—	0.00162
	65	127	58	—	140	—	0.00260
	80	146	68	—	165	—	0.00359
	100	178	90	—	215	—	0.00620
	125	213	114	—	265	—	0.00970
	150	248	140	—	330	—	0.01480
	200	304	188	—	430	—	0.02600
	250	357	238	—	535	—	0.04100
	300	418	288	—	635	—	0.05890
	350	465	316	—	670	—	0.06500
	400	535	366	—	745	—	0.08300
	500	616	464	—	780	—	0.10800
	600	700	564	—	800	—	0.13500
10.0	25	70	20	—	52	—	0.00016
	32	80	25	—	68	—	0.00027
	40	92	30	—	100	—	0.00095
	50	107	44	—	115	—	0.00162
	65	127	58	—	140	—	0.00260
	80	146	68	—	165	—	0.00359
	100	190	90	—	215	—	0.00620
	125	237	114	—	265	—	0.00970
	150	262	140	—	330	—	0.01480
	200	316	188	—	430	—	0.02600
	250	396	238	—	535	—	0.04100
	300	453	288	—	635	—	0.05890
	350	465	316	—	670	—	0.06500
	400	535	366	—	745	—	0.08300
	500	616	464	—	780	—	0.10800
	600	700	564	—	800	—	0.13500
