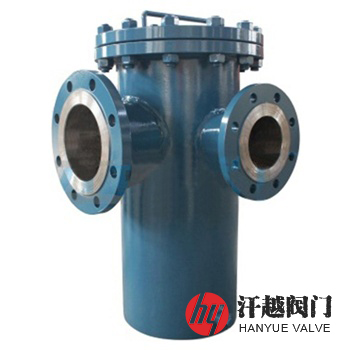

角通篮式过滤器产品概述
角通篮式过滤器是一种由筒体、进出口接管、法兰、滤篮、筒盖及紧固件等组成，工作原理和功能与普通直通或高低篮式过滤器基本相同的角式篮式过滤器，其主要区别在于它的物料入口与出口水平面方向成90度角，从进料口方向看，出料口朝左或者朝右。当介质通过入口进入筒体流经置有一定规格的由滤筒和滤网组成的滤篮后，其中的固体杂质颗粒被阻挡在滤筒内，而洁净的滤料则能穿过滤网，从出口流出，当需要清洗时，先旋开筒体底部排污螺塞，排净残留，然后将可拆卸的筒盖打开，取出滤篮进行清洗，处理干净后重新装入即可。本产品适合安装在阀门、泵、仪表、压缩机或其他设备的进口端管道90度拐弯的场合，用于除去液体或气体物料中较大的固态杂物。
角通篮式过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 筒 体 | 20# | 15CrMo | S30408 | S31608 | S31603 |
2 | 接 管 | 20# | 15CrMo | S30408 | S31608 | S31603 |
3 | 法 兰 | Q235B | 15CrMo | S30408 | S31608 | S31603 |
4 | 筒 盖 | Q235B | 15CrMo | S30408 | S31608 | S31603 |
5 | 垫 片 | 柔性石墨缠绕、聚四氟乙烯、带内外环金属缠绕垫 | ||||
6 | 滤 篮 | 304 | 304 | 304 | 316 | 316L |
7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
9 | 排放螺塞 | 304 | 304 | 304 | 316 | 316L |
角通篮式过滤器性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-1991 | ||||
法兰标准 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
检验验收 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-1991 | ||||
过滤精度 | 0.02mm-16.0mm | ||||
角通篮式过滤器外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 排放螺塞 B | |||
Φ | L | H1 | H2 | |||
10 ~ 25 (Class150)20 | 25 | 89 | 110 | 160 | 260 | R½" |
32 | 89 | 110 | 165 | 270 | R½" | |
40 | 114 | 140 | 180 | 300 | R½" | |
50 | 114 | 140 | 180 | 300 | R½" | |
65 | 140 | 165 | 220 | 350 | R½" | |
80 | 168 | 170 | 260 | 400 | R½" | |
100 | 219 | 210 | 310 | 470 | R¾" | |
150 | 273 | 250 | 430 | 620 | R¾" | |
200 | 325 | 280 | 530 | 780 | R¾" | |
250 | 426 | 330 | 640 | 930 | R¾" | |
300 | 478 | 375 | 840 | 1200 | R¾" | |

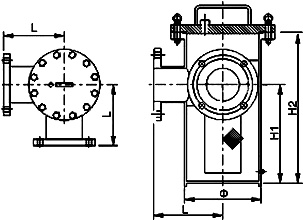

角通篮式过滤器结构图
如果你需订购我厂篮式过滤器产品，咨询时烦请提供公称直径、公称压力、壳体材质、滤篮材质及过滤精度、法兰标准、法兰密封面形式等，以上本产品提供的是HG/T 21637-1991《化工管道过滤器》尺寸参数，也可采用SH/T 3411-2017《石油化工泵用过滤器选用、检验及验收》或JB/T 7538-1994《管道用篮式过滤器》等标准制造。
