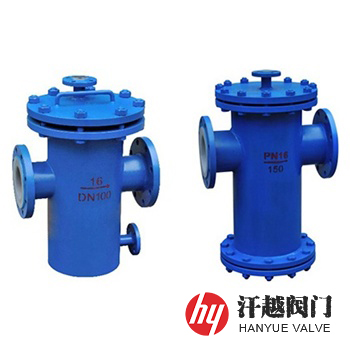

衬氟篮式过滤器产品说明
衬氟篮式过滤器是将氟塑料采用模压成形工艺内衬于钢制篮式过滤器的过流面上，形成数毫米厚的膜，以隔断腐蚀性介质与金属表面接触，从而保障其不被侵蚀，实现延长使用时间的目的。当物料从入口端进入到氟塑料滤篮内，流经滤筒上包缚的由PTFE或FEP材料抽丝编制而成具有相应规格滤网时，其杂质被阻挡，而清洁的物料则由出口流出，当需要清洗或更换滤篮时，只要将可拆卸的筒盖打开，取出滤芯，处理后重新装入就可以。本产品上下设置排污口，能够保障在需要时将筒体内的残液排除干净。
衬氟篮式过滤器采用模压成型法制成，它是把需要模压的筒体和筒盖等部件放入模具中，并将适量的氟塑料(粉状、粒状、纤维状、片状和碎屑状等)放入成型的模腔中，然后闭合，放在加热炉内加热到相应温度，取出来，放在压力机中并在压力作用下熔融流动，缓慢充满整个型腔而取得型腔所赋予的形状，随着在模具内塑化、混合和分散，熔体逐渐失去流动性变成不熔的体型结构而成为固体，经冷却到相应温度打开模具，而成为成品。本产品是工业生产中腐蚀性气体或液体物料净化缺一不可的管道附件。
衬氟篮式过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 筒 体 | 20# | S30408 | S30403 | S31608 | S31603 |
2 | 接 管 | 20# | S30408 | S30403 | S31608 | S31603 |
3 | 法 兰 | Q235B | 304 | 304L | 316 | 316L |
4 | 法 兰 盖 | Q235B | 304 | 304L | 316 | 316L |
5 | 衬 里 层 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯 | ||||
6 | 滤 篮 | F46/FEP聚全氟乙丙烯、F4/PTFE聚四氟乙烯、PFA/可溶性聚四氟乙烯 | ||||
7 | 螺 栓 | 35CrMo | 304 | 304 | 316 | 316 |
8 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
9 | 排 放 口 | Q235B | 304 | 304L | 316 | 316L |
10 | 放 空 口 | Q235B | 304 | 304L | 316 | 316L |
衬氟篮式过滤器性能规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | — | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 26501-2011 氟塑料衬里压力容器 通用技术条件 | ||||
法兰标准 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验验收 | GB/T 26501-2011 氟塑料衬里压力容器 通用技术条件 | ||||
过滤精度 | 10目 ~ 100目 | ||||
工作温度 | -29℃ ~ 180℃ | ||||
衬氟篮式过滤器外型尺寸
公称压力 PN | 公称尺寸 DN | 尺寸(mm) | ||||
ΦD | L | H | H1 | dn | ||
2.5~25 | 25 | 108 | 260 | 330 | 200 | 20 |
32 | 108 | 260 | 330 | 200 | 20 | |
40 | 108 | 260 | 330 | 200 | 20 | |
50 | 108 | 260 | 330 | 200 | 20 | |
65 | 159 | 340 | 430 | 285 | — | |
80 | 159 | 340 | 430 | 285 | 25 | |
100 | 219 | 400 | 490 | 305 | 25 | |
125 | 273 | 500 | 635 | 420 | — | |
150 | 273 | 500 | 635 | 420 | — | |
200 | 325 | 560 | 785 | 525 | — | |
250 | 426 | 660 | 895 | 640 | — | |
300 | 426 | 720 | 650 | 350 | — | |
350 | 630 | 960 | 650 | 350 | — | |
400 | 630 | 960 | 650 | 350 | — | |
衬氟篮式过滤器结构图
本产品设计结构有两种，DN25 ~ DN100的底部与筒体一体焊接成型，排污口设置在筒体侧面，DN125 ~ DN400的底部由下法兰盖通过六角螺栓与筒体相连接组成，下法兰盖的右侧贯通设置有下排污口。如果你需订购我厂篮式过滤器，咨询时烦请说明公称通径、公称压力、筒体和接管材质、滤篮材料、使用介质、工作温度、过滤精度、端部连接法兰执行标准及密封面形式等，我厂可按客户需求承接定制。
