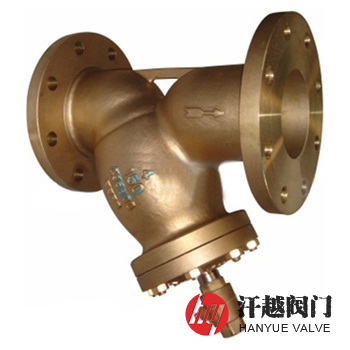

镍铝青铜Y型过滤器产品概述
镍铝青铜Y型过滤器是一种壳体和壳盖等主体部件由ASTM B148 C95800、C95500或B150 C63200及ZCuAl9Fe4Ni4Mn2等牌号材料整体铸造成型，适用于滤去海水、浓盐水及氯化物溶液等腐蚀性介质中所携带的固体杂质颗粒的管道附件，其所使用的材质系高强度、耐磨、耐蚀青铜合金，它的耐海水均匀腐蚀、空泡腐蚀和抗腐蚀疲劳强度的性能与超级不锈钢相当，并具有较高的力学性能和较好的抗海生物污损能力，而且价格低廉，因此，从价格和耐腐蚀性角度考虑，本产品比较满足海水管路系统的过滤需要。
镍铝青铜Y型过滤器抗拉强度和在海水中的抗腐蚀疲劳强度均较高，具有优异的耐海水腐蚀和抗空泡腐蚀性能，主要适用于海水淡化及相关工业领域，其通常安装在泵、阀、流量仪表等的入口端，用来滤除介质中的杂质，防止固体颗粒物进入流体通道，造成堵塞，以保护管道上的设备及配件免受磨损和破坏。本产品工作温度一般在300℃以下，使用压力在0.25MPa~4.0MPa之间。
镍铝青铜Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | |||
1 | 壳 体 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
2 | 中部壳盖 | B148 C95800 | B148 C95500 | B150 C63200 | ZCuAl9Fe4Ni4Mn2 |
3 | 滤 筒 | 316L | 316L | 316L | 316L |
4 | 滤 网 | 316L | 316L | 316L | 316L |
5 | 垫 片 | PTFE | PTFE | PTFE | PTFE |
6 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
7 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
镍铝青铜Y型过滤器性能规范
公称压力PN(Class) | 150 | 300 | 400 | 600 |
壳体强度试验压力(MPa) | 3.0 | 7.5 | 9.45 | 16.5 |
高压液密封试验压力(MPa) | 2.2 | 5.5 | 6.93 | 12.1 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
连接法兰 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
检验验收 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||
工作温度 | -20℃ ~ 300℃ | |||
镍铝青铜Y型过滤器外型尺寸
公称压力 Class | 公称尺寸 NPS | 系列I尺寸(mm) | 系列II尺寸(mm) | 排污口 B(in) | ||
L | H | L | H | |||
150 | ½ | 134 | 60 | 134 | 60 | — |
¾ | 142 | 70 | 142 | 70 | — | |
1 | 152 | 70 | 152 | 70 | — | |
1 ¼ | 182 | 75 | 168 | 75 | — | |
1 ½ | 200 | 90 | 200 | 90 | — | |
2 | 217 | 105 | 217 | 105 | — | |
2 ½ | 250 | 150 | 252 | 150 | — | |
3 | 284 | 175 | 282 | 175 | — | |
4 | 310 | 200 | 309 | 200 | — | |
5 | 353 | 205 | 351 | 205 | — | |
6 | 390 | 260 | 388 | 260 | — | |
8 | 485 | 300 | 468 | 300 | — | |
10 | 552 | 380 | 540 | 380 | — | |
12 | 641 | 410 | 640 | 410 | — | |
14 | 668 | 480 | 683 | 480 | — | |
16 | 755 | 540 | 755 | 540 | — | |
18 | 853 | 580 | 853 | 580 | — | |
20 | 890 | 645 | 900 | 645 | — | |
24 | 1060 | 950 | 1060 | 950 | — | |
如需其他规格结构尺寸，请联系我司销售技术人员！ | ||||||
镍铝青铜Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供公称通径、公称压力、过滤精度、法兰标准、法兰密封面形式等，本产品有国标、美标、德标等系列。
