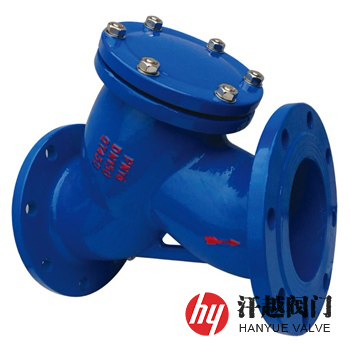

铸铁Y型过滤器产品概述
铸铁Y型过滤器是一种器体、器盖等主要部件由HT200或QT450及KTH300等材料整体铸造成型，适用于除去公称压力不大于PN25，温度为-10℃~300℃的蒸汽、一般性质气体及液体等介质中含有的少量固态物质，使其免受因管道内杂质、铁锈、焊渣等带来的堵塞和损坏，从而避免维修费用和生产损失的小型设备。
铸铁Y型过滤器和碳钢、不锈钢、铜合金以及其他材质Y型过滤器相比，在价格方面有明显的优势，其安装在管道上能除去流体中的较大粒径杂质，使机器设备、仪表能正常工作和运转，起到了稳定工艺过程，保障生产的作用，使物料更加纯净，因此，在工业污水处理和生产、生活及消防等给水系统中得到了广泛的应用。
铸铁Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 器 体 | HT200 | HT250 | KTH300 | QT450 | QT500 |
2 | 滤 筒 | 304 | 304 | 304 | 304 | 304 |
3 | 滤 网 | 304 | 304 | 304 | 304 | 304 |
4 | 垫 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 中部器盖 | HT200 | HT250 | KTH300 | QT450 | QT500 |
6 | 螺 栓 | 35 | 35 | 35 | 35 | 35 |
7 | 螺 母 | 45 | 45 | 45 | 45 | 45 |
铸铁Y型过滤器技术规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | HG/T 21637-1991 化工管道过滤器 | ||||
法兰标准 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
检验试验 | HG/T 21637-1991 化工管道过滤器 | ||||
过滤精度 | 10目 ~ 500目 | ||||
工作温度 | -20℃ ~ 300℃ | ||||
铸铁Y型过滤器外型尺寸
公称压力 PN(MPa) | 公称尺寸 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | 排污口 B(in) | ||
L | H | L | H | |||
1.6 | 100 | 305 | 200 | 309 | 200 | — |
125 | 350 | 205 | 345 | 205 | — | |
150 | 385 | 260 | 388 | 260 | — | |
200 | 485 | 300 | 468 | 300 | — | |
250 | 552 | 380 | 540 | 380 | — | |
300 | 606 | 410 | 640 | 410 | — | |
350 | 668 | 480 | 683 | 480 | — | |
400 | 755 | 540 | 755 | 540 | — | |
450 | 853 | 580 | 853 | 580 | — | |
500 | 890 | 645 | 900 | 645 | — | |
600 | 1060 | 950 | 1060 | 950 | — | |
以上结构尺寸仅供参考！ | ||||||
铸铁Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请注明产品型号，公称通径、公称压力、阀体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片等，我公司可按客户需求承接定制。
