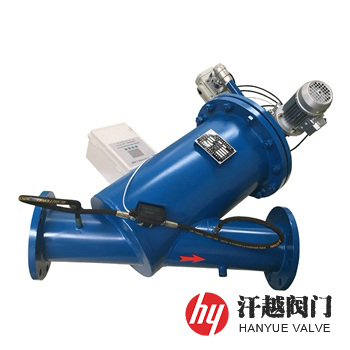

全自动清洗Y型过滤器产品介绍
全自动清洗Y型过滤器是一种在壳体内装置滤网和清洗刷组件，对工业用水中的杂质进行分离，并通过压差、时间、手动等控制方式实现在线全自动刷洗滤网和排污，从而使水质得到净化的滤水设备。其刷式构造主要由毛刷或不锈钢刷、刷架以及转动轴等组成，转动轴一端穿过壳盖与外装减速电机相连，另一端与刷架焊装在一起并置于不锈钢滤网里面，当进出口的压差到达设定值或预设清洗时间、手动预制时，电机驱动刷体转动，从滤网上刷除杂质微粒并通过排污口排出。本产品刷洗过程中流体不中断，不必停机和不拆卸过滤器部件就能清洗滤网，无需人员值守，特适用于24小时连续运行的不能停机系统。
全自动清洗Y型过滤器在不切断管路的情况下清洁滤网，以避免在清洗滤芯时引起介质溅出、渗漏和断流等现象，它有压差、时间及手动三种自清洗控制方式，当其进出口差压到达设定值或预设清洗时间时，电制箱发出信号驱动减速电机动作，同时排污阀自动打开，附着在滤网上的杂质颗粒被转动的清洗刷刷下，并随水流从排污口排出，当进出口压差回到正常或到达定时器设定时间后，电机停止转动，电动排污阀推迟关闭，整个过程中，水不断流，实现了连续化、自动化生产。本产品除压差和时间设定自动清洗过程外，还有手动启动按键，供调试检修时使用，也可通过远程终端连接电控箱来实现远程控制。
全自动清洗Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | |||||
1 | 壳 体 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 法 兰 | Q235B | Q235B | 304 | 304L | 316 | 316L |
3 | 滤 筒 | 304 | 304 | 304 | 304L | 316 | 316L |
4 | 滤 网 | 304 | 304 | 304 | 304L | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
6 | 法 兰 盖 | Q235B | Q235B | 304 | 304L | 316 | 316L |
7 | 减速电机 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
8 | 转 动 轴 | Q235B | Q235B | 304 | 304L | 316 | 316L |
9 | 清 洗 刷 | 骨质猪鬃毛、尼龙、不锈钢 | |||||
10 | 排 污 阀 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
11 | 压差开关 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
12 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
13 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
全自动清洗Y型过滤器性能规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 |
高压液密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
自清洗控制方式 | 可选用压差、时间及手动三种控制方式 | |||||
设计制造 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | |||||
连接法兰 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
检验试验 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | |||||
过滤精度 | 0.02mm ~ 16.0mm | |||||
清洗时间 | 10S~60S | |||||
全自动清洗Y型过滤器外形尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 排污口 dn(in) | ||||
L | L1 | D | d | H | |||
0.6~4.0 (Class150) 2.0 (Class300) 5.0 | 40 | 520 | 330 | 159 | 57 | 560 | ¾" |
50 | 520 | 330 | 159 | 57 | 560 | ¾" | |
65 | 520 | 330 | 159 | 76 | 560 | ¾" | |
80 | 550 | 350 | 159 | 89 | 580 | ¾" | |
100 | 670 | 400 | 219 | 108 | 670 | ¾" | |
125 | 690 | 420 | 219 | 133 | 680 | 1" | |
150 | 800 | 450 | 273 | 159 | 720 | 1 ¼" | |
200 | 900 | 500 | 325 | 219 | 850 | 1 ¼" | |
250 | 1200 | 580 | 426 | 273 | 1050 | 1 ½" | |
300 | 1300 | 680 | 426 | 325 | — | 1 ½" | |
350 | 1530 | 740 | 478 | 377 | — | 2" | |
如需更高工作压力，更大公称通径结构尺寸，请来电咨询！ | |||||||
全自动清洗Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供型号数据，公称通径、公称压力、壳体材料和滤网材质及过滤精度等，本过滤设备可以根据用户不同需求，提供不同配置。
