手摇刷式Y型过滤器工作原理（图）

Writer： admin Time：1970-01-01 08:00 Browse：℃

今天我们来讲解关于手摇刷式Y型过滤器的工作原理及图片，本文由上海凯利科阀门有限公司提供，请勿转载，如需转载请注明出处。

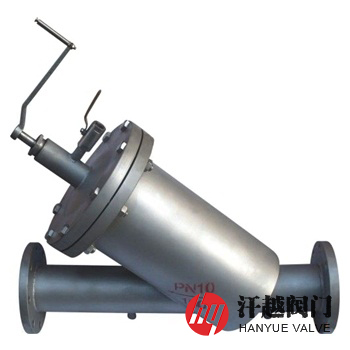

手摇刷式Y型过滤器产品简介

　　手摇刷式Y型过滤器主要由壳体、滤筒滤网、法兰盖、带手柄的清洗刷及刷架组、排污阀和压力表等组成。其滤筒内置有一定规格滤网并还安装了可转动的清洗刷架组，清洗刷架组穿过法兰盖，位于盖内侧的部分设有清洗刷，位于盖外侧的一端有手摇柄体，当需要清除滤芯污垢时，无需停机，更不用拆卸过滤器的任何部件，只需转动手摇柄体数圈，对附有杂物的滤网内壁刷洗，同时，打开法兰盖上装设的排污阀，将杂物排出即可。本产品操作简单、使用方便，能随时以在线方式将过滤网上的杂质清除。

　　手摇刷式Y型过滤器在进液管口和出液管口处分别装有压力表，以便于用户通过进出口压差来判断是否对滤芯进行清洗(当压力差达到0.2MPa左右，或者比新安装时大3-4倍时，表明滤网内壁已挂满污物或杂质，建议此时应对滤芯进行清洗，当压差值小于0.1MPa时，即可停止刷洗)，其利用滤筒内置的刷子和刷架，不断刷除滤网上的污物、杂质等颗粒，在系统中流体的冲洗下，再通过排污阀排出。本产品特别适合24小时连续运行的不停机系统，可以滤去水中各种机械杂质，而且可以确保系统设备的安全可靠运行。

手摇刷式Y型过滤器部件材料

序号	部件名称	材料名称
1	壳体	Q235B	20	304	304L	316	316L
2	法兰	Q235B	Q235B	304	304L	316	316L
3	法兰盖	Q235B	Q235B	304	304L	316	316L
4	密封件	NBR、EPDM、PKM、PTFE、GRAPHITE
5	滤筒滤网	304	304	304	304L	316	316L
6	排污阀	CF8	CF8	CF8	CF3	CF8M	CF3M
7	刷架组	Q235B	Q235B	304	304L	316	316L
8	清洗刷	骨质猪鬃毛、尼龙、不锈钢
9	压力表	组合件	组合件	组合件	组合件	组合件	组合件
10	螺栓	35CrMo	35CrMo	304	304	316	316
11	螺母	30CrMo	30CrMo	304	304	316	316

手摇刷式Y型过滤器技术规范

公称压力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
壳体试验压力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高压液密封试验压力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低压气密封试验压力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
设计制造	HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017
连接法兰	JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验试验	HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017
过滤精度	0.02mm ~ 16.0mm
压力损失	≤0.015MPa

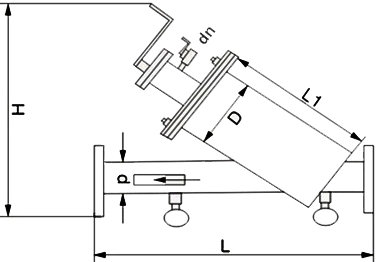

手摇刷式Y型过滤器外型尺寸

公称压力 PN	公称通径 DN	尺寸mm					排污口 dn
公称压力 PN	公称通径 DN	L	L1	D	d	H	排污口 dn
10 ~ 40 (Class150) 20 (Class300) 50	40	520	330	159	57	560	¾"
	50	520	330	159	57	560	¾"
	65	520	330	159	76	560	¾"
	80	550	350	159	89	580	¾"
	100	670	400	219	108	670	¾"
	125	690	420	219	133	680	1"
	150	800	450	273	159	720	1 ¼"
	200	900	500	325	219	850	1 ¼"
	250	1200	580	426	273	1050	1 ½"
	300	1300	680	426	325	—	1 ½"
	350	1530	740	478	377	—	2"
表中未列出规格及参数，请咨询汗越阀门技术部！
