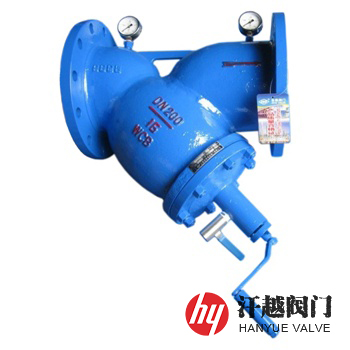

铸造手摇刷式Y型过滤器产品简介
铸造手摇刷式Y型过滤器主要由铸造Y型过滤器壳体、转动轴和不锈钢丝排刷、滤网筒、排污阀及压力表等组成，其中，带手柄的转动轴穿过Y型过滤器中部法兰盖，过滤器壳体内套装有滤网筒，滤网筒两端分别有密封固定环，转动轴伸入到滤网筒内，且转动轴周向连接不锈钢丝排刷，不锈钢丝排刷沿着滤网筒内表面周向均匀分布。当滤网杂质达到一定程度需要排污时，只要打开排污阀顺时针方向摇动转动轴手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网。
铸造手摇刷式Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 壳 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 滤 筒 | 304 | 304 | 304L | 316 | 316L |
3 | 滤 网 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | ||||
5 | 中部壳盖 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 排 污 阀 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 转 动 轴 | Q235B | 304 | 304L | 316 | 316L |
8 | 清 洗 刷 | 骨质猪鬃毛、尼龙、不锈钢 | ||||
9 | 压 力 表 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
10 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
11 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
铸造手摇刷式Y型过滤器技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
过滤精度 | 10目 ~ 500目 | ||||
铸造手摇刷式Y型过滤器外型尺寸
公称压力 PN(MPa) | 公称尺寸 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | 排污口 B(in) | ||
L | H | L | H | |||
1.6 | 100 | 305 | 200 | 309 | 200 | R¾ |
125 | 350 | 205 | 345 | 205 | R¾ | |
150 | 385 | 260 | 388 | 260 | R¾ | |
200 | 485 | 300 | 468 | 300 | R¾ | |
250 | 552 | 380 | 540 | 380 | R¾ | |
300 | 606 | 410 | 640 | 410 | R¾ | |
350 | 668 | 480 | 683 | 480 | R¾ | |
400 | 755 | 540 | 755 | 540 | R¾ | |
450 | 853 | 580 | 853 | 580 | R¾ | |
500 | 890 | 645 | 900 | 645 | R¾ | |
600 | 1060 | 950 | 1060 | 950 | R¾ | |
如需更高公称压力结构尺寸，请联系我司销售技术人员！ | ||||||
铸造手摇刷式Y型过滤器结构图
尊敬的用户！如果你需订购我厂Y型过滤器产品，咨询时烦请提供公称通径、公称压力、壳体材质、过滤精度、法兰标准及法兰密封面形式等，本产品壳体采用铸造工艺制造而成，标准可采用国标、美标、德标等。
