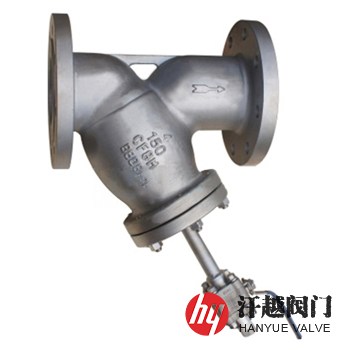

带排污阀Y型过滤器产品介绍
带排污阀Y型过滤器是一种在中部壳盖上外接排污短管，并在其端部采用盲板法兰密封或装设相配套的球阀，从而使它能够很容易的将沉积在滤网底部较大固体颗粒物排放出去的带排污口Y型过滤器。本产品一旦出现堵塞，只要将排污口打开，就能将壳体内的杂质随残液或水流排除，无需经常拆装壳盖及滤网。
带排污阀Y型过滤器是我厂根据用户使用要求，并结合Y型过滤器和排污阀的优点而设计，它可以很方便且较快地进行排放污物，缩短了维护时间，且有效地减少了因滤网堵塞事故而造成的停车次数，从而提高了工作效率，也减轻了工人劳动强度，因此，本产品具有较好的经济效益，同时也有省时、省力的特点。
带排污阀Y型过滤器部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 壳 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 中部壳盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 过 滤 网 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | 聚四氟乙烯、柔性石墨缠绕、金属缠绕垫(带内外环) | ||||
5 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
6 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
7 | 排 污 阀 | WCB | CF8 | CF3 | CF8M | CF3M |
带排污阀Y型过滤器性能参数
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | ||||
过滤精度 | 0.02mm ~ 16.0mm | ||||
带排污阀Y型过滤器外型尺寸
公称压力 PN(MPa) | 公称尺寸 DN(mm) | 系列I尺寸(mm) | 系列II尺寸(mm) | 排污口 B(in) | ||
L | H | L | H | |||
1.6 | 15 | 134 | 60 | 134 | 60 | R⅜ |
20 | 142 | 70 | 142 | 70 | R⅜ | |
25 | 152 | 70 | 152 | 70 | R⅜ | |
32 | 183 | 75 | 168 | 75 | R⅜ | |
40 | 200 | 90 | 200 | 90 | R⅜ | |
50 | 216 | 105 | 216 | 105 | R½ | |
65 | 250 | 150 | 252 | 150 | R½ | |
80 | 285 | 175 | 282 | 175 | R½ | |
100 | 305 | 200 | 309 | 200 | R¾ | |
125 | 350 | 205 | 345 | 205 | R¾ | |
150 | 385 | 260 | 388 | 260 | R¾ | |
200 | 485 | 300 | 468 | 300 | R¾ | |
250 | 552 | 380 | 540 | 380 | R¾ | |
300 | 606 | 410 | 640 | 410 | R¾ | |
350 | 668 | 480 | 683 | 480 | R¾ | |
400 | 755 | 540 | 755 | 540 | R¾ | |
450 | 853 | 580 | 853 | 580 | R¾ | |
500 | 890 | 645 | 900 | 645 | R¾ | |
600 | 1060 | 950 | 1060 | 950 | R¾ | |
如需更高公称压力结构尺寸，请联系我司销售技术人员！ | ||||||
带排污阀Y型过滤器结构图
如果你需订购我厂Y型过滤器产品，咨询时烦请提供公称通径、公称压力、壳体材质、滤网材质、过滤精度、法兰标准、法兰密封面形式等，本产品排污阀装置可按客户要求设计定制。
