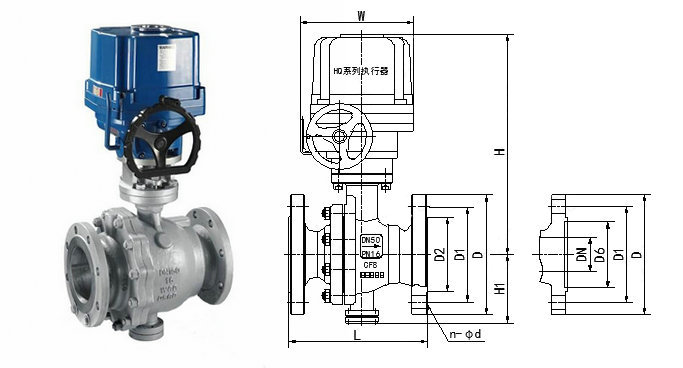

电动固定球阀工作原理（图）
Writer： admin Time：2020-06-12 14:41 Browse：℃
电动固定球阀工作原理：
电动固定球阀一般用于高压和大口径的各种管路上，采用上下阀杆固定阀芯(轴支式)和可动密封座设计，关闭时，在介质压力的作用下，球体不会产生位移，工作更稳定。电动固定式球阀通常与球体连接在一起的上下轴上，装有滚动轴承，或滑动轴承，以减少启闭时轴颈产生的摩擦力，减小操作力矩，在各行业得到广泛的应用。
电动固定球阀应用：
电动法兰固定式球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于石油化工电力水利等行业。
电动固定式球阀参数：
固定式电动球阀可选功能：
- 阀门型号：Q947F，Q947H
- 通径规格：DN50～DN500
- 结构形式：两段式铸造阀体
- 阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
- 公称压力：PN16、25、40、64bar
- 适用温度：-40℃ - 425℃
- 应用范围：石油化工、燃气设备、电力装备、环保水处理
- 产品特点：可用于高压和大口径的各种管路上
电动固定式球阀参数：
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式 |
| 结构形式 | 两段式铸造阀体 |
| 驱动方式 | 电动控制（可带手动手轮） |
| 使用温度 | -40℃～425℃ |
| 电源电压 | AC220V、AC380V（其他定制DC24等） |
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
固定式电动球阀可选功能：
| 可选功能 | |
| 防爆功能 | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4 |
| 调节功能 | 输入输出4-20mA、O- 5V.DC、0- 10V.DC |
| 手动功能 | 可装配手动装置,开阀、关阀功能 |
| 相关温度 | 环境温度：-25～+70℃、环境湿度：≤95% |
