Q341Y球阀 - 蜗轮不锈钢球阀工作原理(图)

Writer: admin Time:1970-01-01 08:00 Browse:

今天我们来讲解关于Q341Y球阀 - 蜗轮不锈钢球阀的工作原理及图片,本文由上海凯利科阀门有限公司提供,请勿转载,如需转载请注明出处。

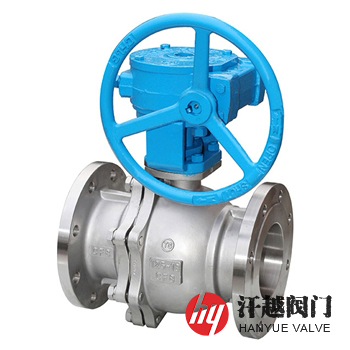

蜗轮不锈钢球阀

蜗轮不锈钢球阀产品概述

  Q341F、Q341Y蜗轮不锈钢球阀是一种以蜗轮为驱动装置,适用于含酸碱腐蚀性介质的法兰连接浮动球球阀。其左右阀体、阀杆、球体或阀座等主要零部件可根据工况的不同要求采用不锈钢CF8、CF3、CF8M、CF3M、310S等铸件或304、304L、316、316L、2520等锻件及棒材加工制作而成。该阀按密封型式的不同有软密封和硬密封两种,软密封适用温度为-196℃~250℃,硬密封适用温度为-196℃~800℃,公称通径DN15-DN300,公称压力PN6~PN420。本产品的不锈钢成分就决定了它的耐腐蚀性,且启闭时只需转动手轮数圈,使球体旋转90度即可达到全开全关的状态,具有开关时间短、操作简便的特点。

蜗轮不锈钢球阀部件材料

序号

部件名称

材料名称

1

阀        体

CF8

CF3

CF8M

CF3M

2

左  阀  体

CF8

CF3

CF8M

CF3M

3

球        体

304

304L

316

316L

4

阀        座

RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金

5

阀        杆

304

304L

316

316L

6

填料压盖

CF8

CF3

CF8M

CF3M

7

填        料

柔性石墨环、V形聚四氟乙烯、碳纤维编织

8

螺        栓

304

304

316

316

9

螺        母

304

304

316

316

10

蜗        轮

组合件

组合件

组合件

组合件

蜗轮不锈钢球阀技术规范

公称压力PN(MPa)

1.6

2.5

4.0

6.4

壳体试验压力(MPa)

2.4

3.75

6.0

9.6

液体高压密封试验压力(MPa)

1.76

2.75

4.4

7.04

气体低压密封试验压力(MPa)

0.6

0.6

0.6

0.6

设计制造

GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34

结构长度

GB/T 12221、API 6D、ASME B16.10

法兰尺寸

JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等

检验试验

JB/T 9092、GB/T 26480、API 6D、API 598

蜗轮不锈钢球阀外型尺寸

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L

D

D1

D2

b-f

Z-ød

1.6

15

130

95

65

45

16-2

4-14

20

140

105

75

58

18-2

4-14

25

150

115

85

68

18-2

4-14

32

165

140

100

78

18-2

4-18

40

180

150

110

88

18-2

4-18

50

200

165

125

102

18-2

4-18

65

220

185

145

122

18-2

8-18

80

250

200

160

138

20-2

8-18

100

280

220

180

158

20-2

8-18

125

320

250

210

188

22-2

8-18

150

360

285

240

212

22-2

8-22

200

400

340

295

268

24-2

12-22

250

450

405

355

320

26-2

12-26

注:以上为HG/T 20592-2009标准PN16整体钢制管法兰尺寸。

蜗轮不锈钢球阀结构图

蜗轮不锈钢球阀结构图

如果你需订购我厂不锈钢球阀产品,咨询时烦请注明产品型号,如无法提供型号数据,请说明公称通径、公称压力、阀体材质、内件材质、介质温度,本产品密封面材料可根据使用介质和工作温度的不同需求有软密封和硬密封等可供选择。
