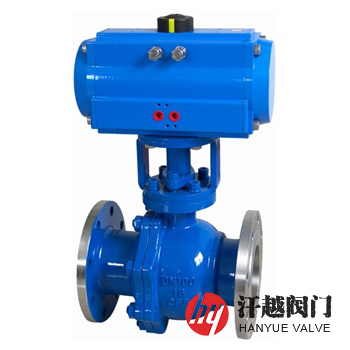

气动法兰球阀产品概述
气动法兰球阀主要由法兰连接端的浮动球或固定球球阀和气动执行器及附件等组成，其气缸接入0.4~0.7MPa气源，并与控制附件配套使用，就能控制介质流的截断或流通。该阀阀体及内件可选用碳钢、铬钼钢、不锈钢、双相不锈钢及其他特种材料等，本产品耐磨、耐高温、耐腐蚀，它几乎适用于所有介质。
气动法兰球阀可安装在PN16～PN100或Class150 ~ Class600的各种压力管道上，锻钢可达42.0MPa，以截断或接通管路中的介质，本产品广泛应用于石油、石化、化工、冶金、电力、环保、造纸、轻工等及相关工业部门的自动化控制系统中，适用于水、气体、油品、蒸汽、酸碱盐腐蚀性和氧化性介质等。
气动法兰球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 左 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 右 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 球 体 | A105 | 304 | 304L | 316 | 316L |
4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+表面硬化处理 | ||||
5 | 阀 杆 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 填料压盖 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填 料 | 柔性石墨环、V形聚四氟乙烯、碳纤维编织 | ||||
8 | 螺 柱 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
9 | 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
10 | 气动装置 | 组合件 | 组合件 | 组合件 | 组合件 | 组合件 |
气动法兰球阀技术规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液体高压密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
结构长度 | GB/T 12221、API 6D、ASME B16.10 | ||||
法兰尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | JB/T 9092、GB/T 26480、API 6D、API 598 | ||||
可配附件 | 行程限位开关、电磁阀、空气过滤减压器、定位器、保位阀、阀位传送器、手轮机构等 | ||||
气源压力 | 0.4MPa ～ 0.7MPa | ||||
气动法兰球阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b-f | Z-ød | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上为HG/T 20592-2009标准PN16整体钢制管法兰连接浮动球球阀尺寸。如需其他尺寸，请来电咨询！ | |||||||
气动法兰球阀结构图
如果你需订购我厂气动球阀产品，咨询时烦请注明产品型号，如无法提供型号数据，请说明公称通径、公称压力、阀体材质、内件材质、介质温度，本产品气动执行器可选用AW型、AT型、GT型，也可由客户指定品牌型号等，密封面材料可根据介质温度的不同需求有软密封和硬密封等可供选择。
