电动软密封蝶阀工作原理（图）

Writer： admin Time：2020-05-30 09:22 Browse：℃

电动软密封蝶阀工作原理：

电动软密封蝶阀采用软密封蝶阀与电动执行器组成，通过电动执行器输出传送动力，带动阀杆与蝶瓣旋转90度从而达到启闭作用。一般为中线型结构，主要由软密封蝶阀与电动执行器组成，按不同的连接方式可分为法兰式和对夹式。其密封形式采用密封结构，具有良好的密封性能（可达零泄露）密封材料为各种橡胶、聚四氟乙烯等。电动蝶阀一般用于温度≤200℃,公称压力≤1．6MPa的常温环境和低压、中压场所，由于结构特征的限制，不适应耐高温、高压及抗磨损等行业。广泛用于水处理、环保、石油、化工等管道上作调节流量和截流介质的作用。

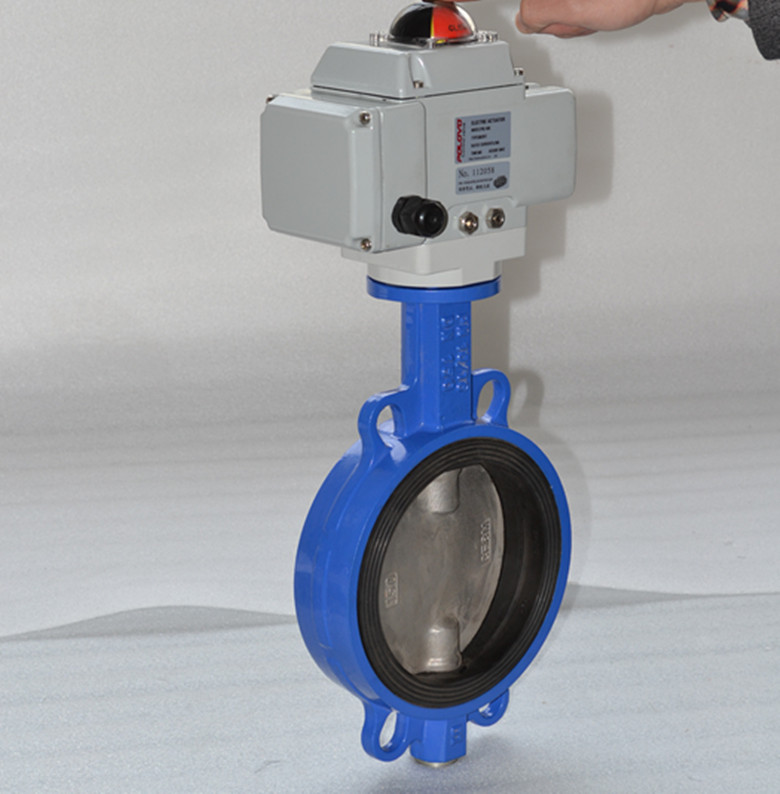

电动对夹式软密封蝶阀（图）

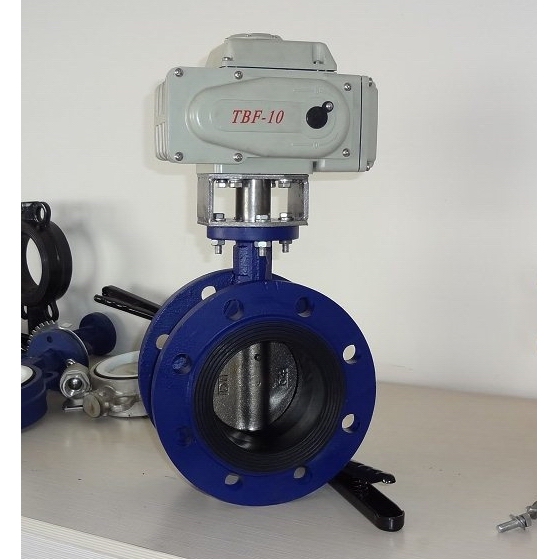

电动法兰式软密封蝶阀（图）

电动软密封蝶阀技术参数：

公称通径	DN50～DN1200(mm)
公称压力	PN0.6、1.0、1.6MPa
连接方式	法兰式、对夹式连接
密封形式	软密封（可达零泄露）
作用形式	开关模式、智能调节
温度范围	丁腈橡胶：-40℃～90℃；氟橡胶：-20℃～200℃
阀体材质	铸铁、碳钢、不锈钢304、不锈钢316
适用介质	液体、气体、油品及腐蚀性流体（常温常压场合）

电动软密封蝶阀特点：

1、设计新颖、合理，结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、分为电动对夹式软密封蝶阀和电动法兰软密封蝶阀。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长

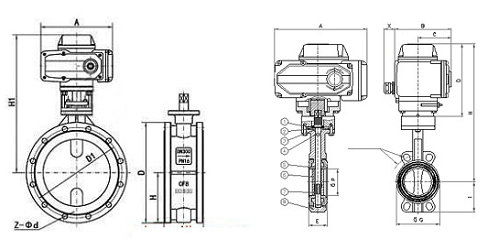

电动法兰软密封蝶阀结构电动对夹式软密封蝶阀结构

电动软密封蝶阀密封材料：

材料品种	代号耐最高温度耐最低温度适用温度
氯丁橡胶	×或 0rJ 82℃ -40℃ ≤65℃
丁腈橡胶	XA或orJA 93℃ -40℃ ≤80℃
乙丙橡胶	XB或orJB 150℃ -40℃ ≤120℃
聚四氟乙烯	xC、JC或0rF 232℃ -268℃ ≤200℃
硅橡胶	XD或orJD 250℃ -70℃ ≤200℃
氟橡胶	× E或orJE 204℃ -23℃ ≤180℃

电动软密封蝶阀和电动硬密封蝶阀的区别：

1、软密封蝶阀多为中线型，硬密封多为单偏心、双偏心、三偏心蝶阀结构。

2、软密封用于常温环境。硬密封可用于低温、常温、高温等环境。

3、软密封使用于低压-常压，硬密封还可以使用于中高压。

4、软密封和三偏心硬密封蝶阀密封性能比较好，三偏心蝶阀在高压高温环境下可以保持良好的密封。

电动软密封蝶阀和电动硬密封蝶阀的优缺点：

软密封蝶阀的优点是密封性能好，缺点是容易老化、磨损、使用寿命短。

硬密封蝶阀使用寿命长，但是密封性相对比软密封蝶阀差。

软密封蝶阀适用于常温常压的水处理、轻工、化工等行业工况，硬密封蝶阀多用于供热、、及煤气、油品、酸碱等高温高压环境。
