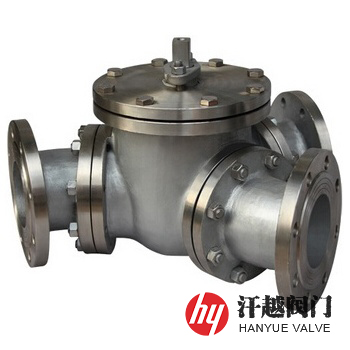

双相钢Y型三通球阀产品介绍
双相钢Y型三通球阀是一种主阀体、支管体、阀盖、带柄球体以及金属阀座等主要部件由2205、2507或ASTM A995 GRADE 4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)及ASTM A182 F51(S31803)、F53(S32750)、F55(S32760)、F60(S32205)等材质铸造或锻造而成，具有一个入口和两个出口，适用于Y形管路中介质流向切换的双相不锈钢Y型三通球阀，其阀体中设有两通孔成120度或135的角的球体以及具有一进两出的三个管口的流体通道，可以实现二种不同流向切换，且密封性能好，使用时间长，流体流动阻力小，便于流道的清理。该阀主体所使用的材料为由铁素体和奥氏体两相按适当的比例构成的双相不锈钢，它不但有优良的耐点蚀、缝隙蚀、应力腐蚀性能，而且增加了强度和韧性，因此，本产品特适用于工作介质为含氯化物、H₂S、CO₂等腐蚀性的液体、气体或颗粒状物料，以及适合在海水等包含氯离子的湿润环境中使用。
双相钢Y型三通球阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
2 | 阀 盖 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
3 | 密 封 圈 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、双相不锈钢+硬质合金 | ||||
4 | 球 体 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
5 | 阀 杆 | 2205 | 2507 | A995 Gr.4A | A995 Gr.5A | A995 Gr.6A |
6 | 填 料 | GRAPHITE、RPTFE、PTFE、TEFLON、PPL | ||||
7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
双相钢Y型三通球阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体强度试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高压液密封试验压力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
设计制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
结构长度 | 按本厂标准Q/CB的规定或订货合同要求 | ||||
连接法兰 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
检验试验 | JB/T 9092、GB/T 13927、API 598 | ||||
双相钢Y型三通球阀外型尺寸
公称压力 PN | 公称尺寸 DN | 尺寸(mm) | |||||||
L | L0 | D | K | R | C | f | n-d | ||
16 ~ 40 (Class150)20 (Class300)50 | 50 | 340 | 110 | 160 | 125 | 100 | 16 | 3 | 4-ø18 |
65 | 400 | 130 | 180 | 145 | 120 | 18 | 3 | 4-ø18 | |
80 | 410 | 150 | 195 | 160 | 135 | 20 | 3 | 8-ø18 | |
100 | 460 | 170 | 215 | 180 | 155 | 20 | 3 | 8-ø18 | |
125 | 560 | 190 | 245 | 210 | 185 | 22 | 3 | 8-ø18 | |
150 | 660 | 210 | 280 | 240 | 210 | 24 | 3 | 8-ø23 | |
200 | 800 | 235 | 335 | 295 | 265 | 26 | 3 | 12-ø23 | |
250 | 1030 | 290 | 405 | 355 | 320 | 30 | 3 | 12-ø25 | |
300 | 1140 | 350 | 460 | 410 | 375 | 30 | 4 | 12-ø25 | |
注：以上为JB/T 79-2015标准PN16系列2法兰尺寸。 | |||||||||

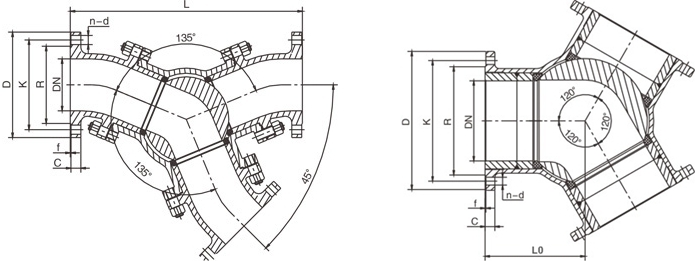

双相钢Y型三通球阀结构图
如果你需订购我厂三通球阀产品，咨询时烦请提供结构类型、公称尺寸、公称压力、阀体和内件材料、使用介质及组分、工作温度、驱动方式(手动、蜗轮传动、气动、电动、液动等)、法兰标准及密封面形式等，本产品可采用国标、美标、德标、日标等设计标准制造。
