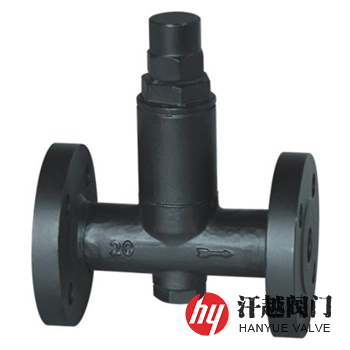

CS44F液体膨胀式蒸汽疏水阀产品概述
CS44H、CS44F液体膨胀式蒸汽疏水阀的开启和关闭动作由一内部充满感温介质的波纹管元件所控制，当用汽设备启动时，管道出现冷却凝结水，波纹管内液体处于冷凝状态，阀芯在弹簧的弹力下处于开启位置，此时可以排出空气和冷凝水，当流入阀内流体温度渐渐升高，波纹管内充液开始蒸发膨胀，内压增高，变形伸长，带动阀芯向关闭方向移动，在冷凝水达到饱和温度之前，蒸汽疏水阀完全关闭，阻止蒸汽的流出。该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃~40℃。本产品背压率大于70%，不怕冻，体积小，任意位置都可安装，能排不凝结气体，内件全部采用不锈钢，耐蚀性强，使用时间长。
CS44F液体膨胀式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 阀 盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 波 纹 管 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 调节螺栓 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 阀 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 阀 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 过 滤 网 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
8 | 弹 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
9 | 底部螺盖 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
CS44F液体膨胀式蒸汽疏水阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水温度 | 可在80℃~100℃之间调节 | ||||
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
检验试验 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||
CS44F液体膨胀式蒸汽疏水阀外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 参考重量 KG | |||
L | H1 | H2 | W | |||
10 ~ 40 (Class150)20 | 15 | 150 | 24.5 | 165 | 42 | — |
20 | 150 | 24.5 | 165 | 42 | — | |
25 | 160 | 24.5 | 165 | 46 | — | |
32 | 210 | 143 | 31 | 61 | — | |
40 | 230 | 147 | 35 | 61 | — | |
50 | 230 | 151 | 39 | 61 | — | |
CS44F液体膨胀式蒸汽疏水阀结构图
本产品开始运行时，正常情况下是先排出空气，然后再排凝结水，如果出现连续不断排出汽泡现象时，可向顺时针方向缓缓旋动调节螺钉，直到汽泡消失，再锁紧螺钉，需调节排水温度时，可顺时针旋动调节螺栓，阀开度减小，排水温度下降，反之，排水温度上升。
