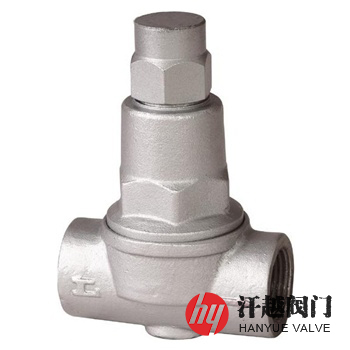

TB11可调双金属片式蒸汽疏水阀产品概述
TB11W、TB11可调双金属片式蒸汽疏水阀是一种适用于经常有蒸汽压力波动的设备和场合，端部连接形式为承插焊或螺纹的蒸汽疏水阀，其当装置刚启动时，管道出现低温凝结水，双金属片是平展状态，阀芯在弹簧的弹力下处于开启位置，冷凝水和空气迅速排放出去，当凝结水温度渐渐升高，双金属片感温元件开始弯曲变形并推动阀芯靠近阀座，当热的凝结水不断排出，温度接近饱和蒸汽温度时，阀门关闭。该阀采用三段式设计，可以在线调节凝结水排放温度，可调整到比蒸汽温度更低的任意一个温度下使阀门打开，调整时，只需打开固定螺母并顺时针转动调节杆逐渐拧紧，以降低凝结水排放温度，相反，逆时针转动调节杆则调高排放凝结水温度。本产品特适用于蒸汽主管线，伴热管网、生活采暖和小型加热设备的管线用。
TB11可调双金属片式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
2 | 阀 盖 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
3 | 盖 帽 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
4 | 螺 杆 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
5 | 双金属片 | A182 304 | A182 304 | A182 304 | A182 316 | A182 316L |
6 | 弹 簧 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
7 | 阀 芯 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
8 | 阀 座 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
TB11可调双金属片式蒸汽疏水阀性能参数
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
调整温度范围(℃) | 50 ~ 190 | ||||
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
螺纹标准 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，对焊按GB/T 12224或ASME B16.25等 | ||||
检验试验 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||
TB11可调双金属片式蒸汽疏水阀外型尺寸
公称尺寸 PN | 公称通径 DN | 尺寸(mm) | 参考重量 KG | |||
L | H | h | W | |||
16 ~ 40 (Class150)20 | 15 | 90 | 108 | 25 | 63 | 1.8 |
20 | 90 | 108 | 25 | 63 | 1.8 | |
25 | 95 | 108 | 25 | 63 | 1.8 | |
TB11可调双金属片式蒸汽疏水阀结构图
如果你需订购我厂TB11可调双金属片式蒸汽疏水阀产品，咨询时烦请说明阀门公称通径、排水量、公称压力(进出口)等，以便选型或者具体型号，具体详情请联系我司销售技术人员。
