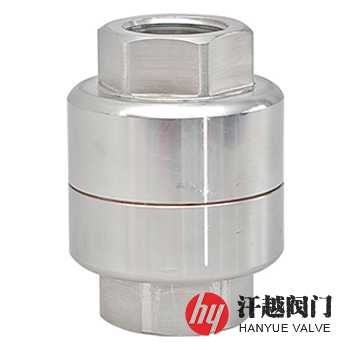

LV21热静力型膜盒式蒸汽疏水阀产品概述
LV21热静力型膜盒式蒸汽疏水阀是根据蒸汽、凝结水的热力学特性，利用疏水阀内的蒸汽等高温流体或低温凝结水，经相互传热后，使膜盒内的热敏感液体蒸发或凝结，当膜盒里面的感温液体的蒸汽压力与膜盒外面凝结水的压力之间不平衡时，启动膜片上的阀片做上下运动，从而达到自动排水和阻汽的目的。其当加热设备初始运行或运行期间，由于管道内凝结水温度低，使膜盒内部感温液体的蒸汽压力比膜盒外面凝结水压力低，膜片上升，阀被打开，冷空气等不凝性气体或凝结水被迅速排出，当凝结水温度上升到接近饱和温度时，感温液体被加热蒸发，直至其蒸汽压力大于膜盒外界压力，膜片下降，阀被关闭。该阀为过冷度较大膜盒组件，膜盒开阀过冷度为15℃，排除低于饱和温度的凝结水，节能效果好，并且采用过滤一体化设计，能有效阻止管道杂质进入阀内，保障阀正常工作。本产品以其体积小、灵敏度高，耐水击，不易损坏，不需人工调整、过冷度大、耐低温、自动排放空气等不凝气体等特点，广泛应用于伴热管道、小排量对温度要求低的设备。
LV21热静力型膜盒式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | A105 | A182 304 | A182 304L | A182 316 | A182 316L |
2 | 阀 盖 | A105 | A182 304 | A182 304L | A182 316 | A182 316L |
3 | 膜 盒 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 阀 片 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 阀 座 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 过 滤 网 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
LV21热静力型膜盒式蒸汽疏水阀性能参数
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
连接法兰 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
螺纹标准 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
检验试验 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||
LV21热静力型膜盒式蒸汽疏水阀外型尺寸
公称压力 PN | 公称通径 DN | 法兰连接结构尺寸(mm) | 螺纹连接结构尺寸(mm) | 参考重量 KG | ||
L | H | L | H | |||
16 ~ 25 (Class150)20 | 15 | 120 | 125 | 75 | 55 | — |
20 | 120 | 125 | 75 | 55 | — | |
25 | 120 | 125 | 80 | 55 | — | |
LV21热静力型膜盒式蒸汽疏水阀结构图
本产品以其体积小、过冷度大，节能效果好、耐低温等特点，广泛应用于伴热管道、小排量对温度要求低的设备，而它作为一种热静力型蒸汽疏水阀，不能排放饱和温度下的冷凝水，也不可在不允许积存冷凝水的设备上使用。
