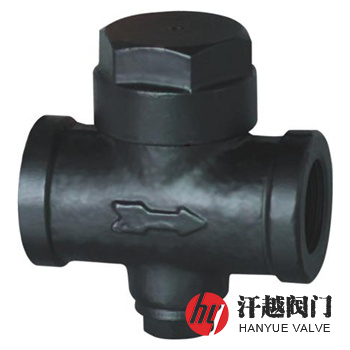

CS69H圆盘式蒸汽疏水阀产品概述
CS19H、CS69H圆盘式蒸汽疏水阀是通过阀片上下的压力差、蒸汽和冷凝水的密度差以及流量的变化来开启阀门，排出冷凝水，关闭阀门，阻止蒸汽的逸出。其在蒸汽源向管道输送蒸汽的起始过程中，管中蒸汽前面的冷空气(不凝性气体)和冷凝水受到压缩而升压推开阀片，迅速排放，当凝结水排放完毕，蒸汽进入蒸汽疏水阀内，并且体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压力差，阀片在蒸汽流速的吸力下迅速关闭，阀片将阀门关闭后，进入汽室里面的蒸汽向接触阀盖外侧的空气散热，汽室内的蒸汽渐渐降温凝结成水，压力也因此逐渐消失，阀片将再次被入口冷凝水推开，循环开始。该阀结构紧凑，体积小，适合于在狭小的管道空间上安装，安装方位不受限制，使用压力范围大，不需任何调节，间断排水，可排放接近饱和温度的凝结水，过冷度为6℃~8℃，有一定的漏气量(大约3%)，能自动排气，耐水击，内置过滤装置有效阻止管道杂质进入阀内，保证疏水阀正常工作。
CS69H圆盘式蒸汽疏水阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 防 护 盖 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
2 | 阀 体 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 阀 盖 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
4 | 阀 座 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
5 | 阀 片 | A276 420 | A276 420 | A276 304 | A276 316 | A276 316L |
6 | 过 滤 网 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 底 盖 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
CS69H圆盘式蒸汽疏水阀性能规范
公称压力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
壳体试验压力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
工作压差(MPa) | ≥0.05 | ||||
设计制造 | GB/T 22654-2008 蒸汽疏水阀 技术条件 | ||||
结构长度 | GB/T 12250-2005 蒸汽疏水阀 术语、标志、结构长度 | ||||
螺纹标准 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，对焊按GB/T 12224或ASME B16.25等 | ||||
检验验收 | GB/T 12251-2005 蒸汽疏水阀 试验方法 | ||||
CS69H圆盘式蒸汽疏水阀外型尺寸
公称压力 PN | 公称通径 DN | 尺寸(mm) | 参考重量 KG | |||
L | H1 | H2 | W | |||
16 ~ 40 (Class150)20 | 15 | 75 | 60 | 45 | 53 | 1.2 |
20 | 85 | 60 | 45 | 53 | 1.3 | |
25 | 95 | 60 | 45 | 53 | 1.5 | |
32 | 130 | 75 | 45 | 70 | 4.2 | |
40 | 130 | 75 | 45 | 70 | 4.2 | |
50 | 130 | 75 | 45 | 70 | 4.2 | |
CS69H圆盘式蒸汽疏水阀结构图
热动力型蒸汽疏水阀背压不可超过lowest入口压力的50%，适用于管道、小型设备排除凝结水，一般选型时安全系数为2~3倍。本产品有对焊和螺纹两种连接方式。
