电动粉体蝶阀工作原理（图）
Writer： admin Time：2020-05-30 08:26 Browse：℃

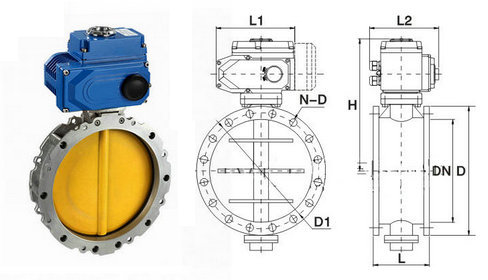

电动粉体蝶阀工作原理：
电动粉体蝶阀采用专用蝶阀和电动执行机构组成，由电动执行器启动旋转90度带动阀杆，传动到蝶板，从而达到开启或者关闭阀门。适用于水泥、粉尘、粉末等粉体介质的场合，由粉体板、丁晴密封圈，覆以耐磨高分子材料加工而成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，专用于粉状及颗粒状物料处理。电动粉体蝶阀橡胶密封圈形成的软性密封使其非常适合各种粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。
电动粉体蝶阀应用：
电动粉体蝶阀是一种性价比极高的阀门，可广泛使用于水泥、面粉等粉体介质的使用场合，达到很好的使用效果，在需要重力落料或气力输送的粉体，颗粒物料处理系统中，电动粉体蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。
电动粉体蝶阀参数：
电动粉体蝶阀功能：
- 阀门型号：电动粉体蝶阀
- 通径规格：DN50～DN500
- 结构形式：垂直板式
- 阀体材质：压铸铝合金
- 公称压力：PN2
- 适用温度：-15℃～100℃
- 应用范围：水泥、粉尘、粉末等粉体及颗粒状物料
- 产品特点：重量轻、性价比高、耐磨性强
电动粉体蝶阀参数：
| 公称通径 | DN50～DN500(MM) |
| 公称压力 | PN0.2MPa |
| 连接方式 | 法兰 |
| 驱动形式 | 电源驱动AC220V、AC380V、DC24V（其它特制） |
| 适用温度 | -15℃～100℃ |
| 动作范围 | 0～90° |
| 密封材质 | 丁晴橡胶 |
| 阀体材质 | 压铸铝合金、不锈钢 |
| 适用介质 | 混凝土搅拌站及干性粉料 |
| 控制形式 | 开关型（开关两位控制）、调节型（定位器4-20mA模拟量控制） |
电动粉体蝶阀功能：
| 可选功能 | |
| 防爆功能 | 防爆等级：Exd II BT4 |
| 调节功能 | 输入输出4-20mA、O- 5V．DC、0- 10V．DC |
| 手动功能 | 可装配手动装置，开阀、关阀功能 |
