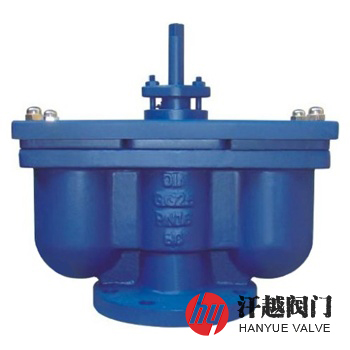

QB2双口排气阀产品概述
QB2双口排气阀是一种双口浮球式进排气阀，其当需要排出管道内的气体时，只需逆时针方向旋转阀杆，使阀杆带动阀瓣上升，这时管内的空气在水压强作用下进入阀腔内，并从排气孔排出，随之管内的水充满体腔内，使浮球在水的浮力作用下，向上浮起将排气孔堵住，达到自行密封。而在供水管道正常输水时，水中的空气在压强的作用下，会不断排入阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气孔排出，随之，浮球又恢复到原来位置自密封，因此，该阀在正常工作时始终是开着的，浮球不断重复上述动作，空气不断排出，只有当需要检修或清扫体腔时，才会顺时针转动阀杆将阀门关闭。
QB2双口排气阀特别适合大流量排气，但不适宜连续排出小流量气体的工况场合，其主要安装在工作介质为清水的给水管道上，作为排除管内气体的装置，以提高输水设备的效率和保护管线不致变形或破裂。
QB2双口排气阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 阀 盖 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 填料压盖 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 阀 杆 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
7 | 阀 瓣 | 304 | 304 | 304 | 316 | 316L |
QB2双口排气阀性能规范
公称压力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
壳体强度试验压力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高压水密封试验压力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低压水密封试验压力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法兰标准 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
检验试验 | GB/T 13927-2008、API 598-2016 | ||||
适用介质 | 清水、原水或物理化学性质类似于水的其他液体 | ||||
工作温度 | 0℃ ~ 80℃ | ||||
QB2双口排气阀外形尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | H | D | D1 | D2 | Z-ød | ||
1.0 | 50 | 325 | 315 | 160 | 125 | 100 | 4-18 |
80 | 325 | 315 | 195 | 160 | 135 | 4-18 | |
100 | 360 | 315 | 215 | 180 | 155 | 8-18 | |
125 | 475 | 315 | 245 | 210 | 185 | 8-18 | |
150 | 475 | 380 | 280 | 240 | 210 | 8-23 | |
200 | 580 | 420 | 335 | 295 | 265 | 8-23 | |
表中只列出了部分JB/T 82.1标准PN10法兰连接外形尺寸。如需其他规格尺寸，请咨询汗越阀门技术部！ | |||||||

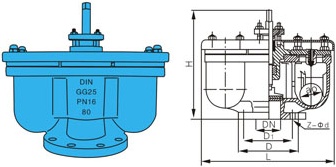

QB2双口排气阀结构图
目前使用的排气阀主要有三种：微量排气阀、高速排气/吸气阀、复合式排气阀。视其功能的不同，在安装时应按相关的规范要求作合理选择。在局部最高点应安装复合式排气阀；长距离水平管段、长距离无折点下降管段宜安装复合式排气阀或微量排气阀；下降坡度变大点、上升坡度变小点宜安装微量排气阀；需要真空保护时，应选用复合式排气阀；长距离无折点上升管段可选用高速排气吸气阀或复合式排气阀。
