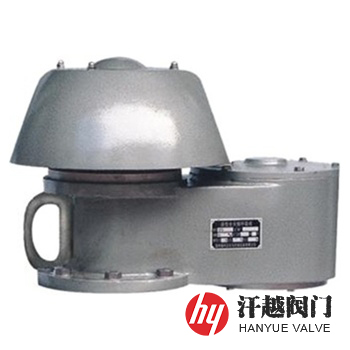

全天候防冻呼吸阀产品概述
QHXF全天候防冻呼吸阀是一种安装在原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的安全设备，主要起减少油品蒸发损耗，控制罐内压力，以防止罐内超压或超真空使储体遭受损坏，保护储罐安全的作用，其可与阻火器配套使用。该阀经久耐用，防冻性能突出，是适合在寒冷地区使用的名符其实的"全天候"新产品，它的阀盘为并联式设置(其二通道分开)具有通风量大、泄漏量小、耐腐性强等特点，并内设有静电保护装置，使得阀时刻与罐体保持同等电位。本产品对油品、化工品、石油气等介质的储罐采用不同材质制造，以满足各类储运系统工艺要求。
全天候防冻呼吸阀部件材料
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 阀 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 防 雨 罩 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 导 杆 | 304 | 304 | 304L | 316 | 316L |
5 | 阀 座 | 304 | 304 | 304L | 316 | 316L |
6 | 阀 盘 | 304 | 304 | 304L | 316 | 316L |
7 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
8 | 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
全天候防冻呼吸阀技术参数
呼吸阀开启压力等级代号 | A | B | C | D | E |
呼吸阀开启压力ps(Pa) | +355，-295 | +665，-295 | +980，-295 | +1375，-295 | +1765，-295 |
设计制造 | SY/T 0511.1-2010 石油储罐附件 第1部分：呼吸阀 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | SY/T 0511.1-2010 石油储罐附件 第1部分：呼吸阀 | ||||
操作温度 | -30℃ ~ 60℃ | ||||
全天候防冻呼吸阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||||
L | H | D | D1 | D2 | C-f | n-d | ||
0.6 | 50 | 362 | 255 | 140 | 110 | 90 | 14-2 | 4-ø14 |
80 | 508 | 342 | 190 | 150 | 128 | 16-2 | 4-ø18 | |
100 | 508 | 342 | 210 | 170 | 148 | 16-2 | 4-ø18 | |
150 | 640 | 460 | 265 | 225 | 202 | 18-2 | 8-ø18 | |
200 | 770 | 545 | 320 | 280 | 258 | 20-2 | 8-ø18 | |
250 | 918 | 648 | 375 | 335 | 312 | 22-2 | 12-ø18 | |
注：以上为HG/T 20592-2009标准PN6整体钢制管法兰尺寸。 | ||||||||

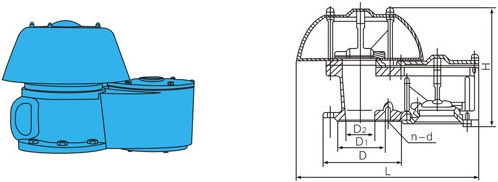

全天候防冻呼吸阀结构图
如果你需订购我厂呼吸阀产品，咨询时烦请提供型号数据，公称通径、公称压力、阀体和内件材质、开启压力、通气量、法兰标准等，如有技术要求，咨询时请详细说明。
