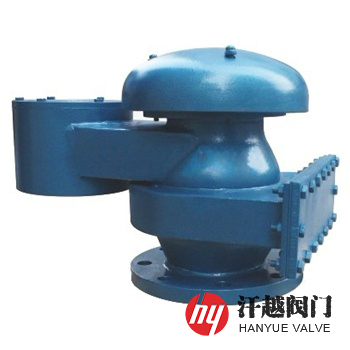

QZF-89全天候防火呼吸阀产品概述
QZF-89全天候防火呼吸阀是一种主要安装在常压(包括微内压)石油储罐顶部的安全装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用，可与液压安全阀配套使用。该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。该阀具有防冻性能，适用于寒冷地区。
QZF-89全天候防爆防火呼吸阀在因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用，如急需生产时必须先打开量油孔其它之类的供气产品，以保持储罐安全作用，本产品应三个月定期进行检查和保养。
QZF-89全天候防火呼吸阀性能规范
序号 | 部件名称 | 材料名称 | ||||
1 | 阀 体 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 侧 盖 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 防 雨 盖 | Q235B | 304 | 304 | 316L | 316L |
4 | 导 杆 | 304 | 304 | 304L | 316 | 316L |
5 | 阀 座 | 304 | 304 | 304L | 316 | 316L |
6 | 阀 盘 | 304 | 304 | 304L | 316 | 316L |
7 | 阻 火 层 | 304 | 304 | 304L | 316 | 316L |
8 | 密 封 件 | PTFE | PTFE | PTFE | PTFE | PTFE |
QZF-89全天候防火呼吸阀部件材料
呼吸阀开启压力等级代号 | A | B | C | D | E |
呼吸阀开启压力ps(Pa) | +355，-295 | +665，-295 | +980，-295 | +1375，-295 | +1765，-295 |
设计制造 | SY/T 0511.1-2010 石油储罐附件 第1部分：呼吸阀 | ||||
法兰标准 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
检验试验 | SY/T 0511.1-2010 石油储罐附件 第1部分：呼吸阀 | ||||
操作温度 | -30℃ ~ 60℃ | ||||
QZF-89全天候防火呼吸阀外型尺寸
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | ||||||
L | H | D | D1 | D2 | C-f | n-d | ||
0.6 | 50 | 362 | 360 | 140 | 110 | 90 | 14-2 | 4-ø14 |
80 | 513 | 445 | 190 | 150 | 128 | 16-2 | 4-ø18 | |
100 | 513 | 445 | 210 | 170 | 148 | 16-2 | 4-ø18 | |
150 | 640 | 610 | 265 | 225 | 202 | 18-2 | 8-ø18 | |
200 | 770 | 700 | 320 | 280 | 258 | 20-2 | 8-ø18 | |
250 | 918 | 828 | 375 | 335 | 312 | 22-2 | 12-ø18 | |
注：以上为HG/T 20592-2009标准PN6整体钢制管法兰尺寸。 | ||||||||
QZF-89全天候防火呼吸阀结构图
如果你需订购我厂呼吸阀产品，咨询时烦请说明产品名称与型号、公称直径、公称压力、开启压力、通气量、阀体和内件材质、使用介质、操作温度、法兰标准等，以便我们为您正确选型报价，如有技术要求时请在订购合同中注明，若已经由设计单位选定的型号，请按型号直接向我司销售部订购，当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图。
